Hochpräzisions-Planetengetriebe
Unbegrenzte Flexibilität
Dank ihrer günstigen Eigenschaften kommen Hochleistungsplanetengetriebe als Übersetzungs-, Überlagerungs- und Schaltgetriebe in allen Bereichen der Antriebstechnik zum Einsatz. So hat sich dieser Getriebetyp nicht nur im Fahrzeug- und Schiffbau, sondern auch im allgemeinen Maschinenbau und bei stationären Zwecken durchgesetzt.
Planetengetriebe werden verbaut, wenn es darauf ankommt, hohe Leistungen und hohe Drehzahlen bei kompakter Bauweise zu übertragen.
Take SIX – das Produkt im Überblick

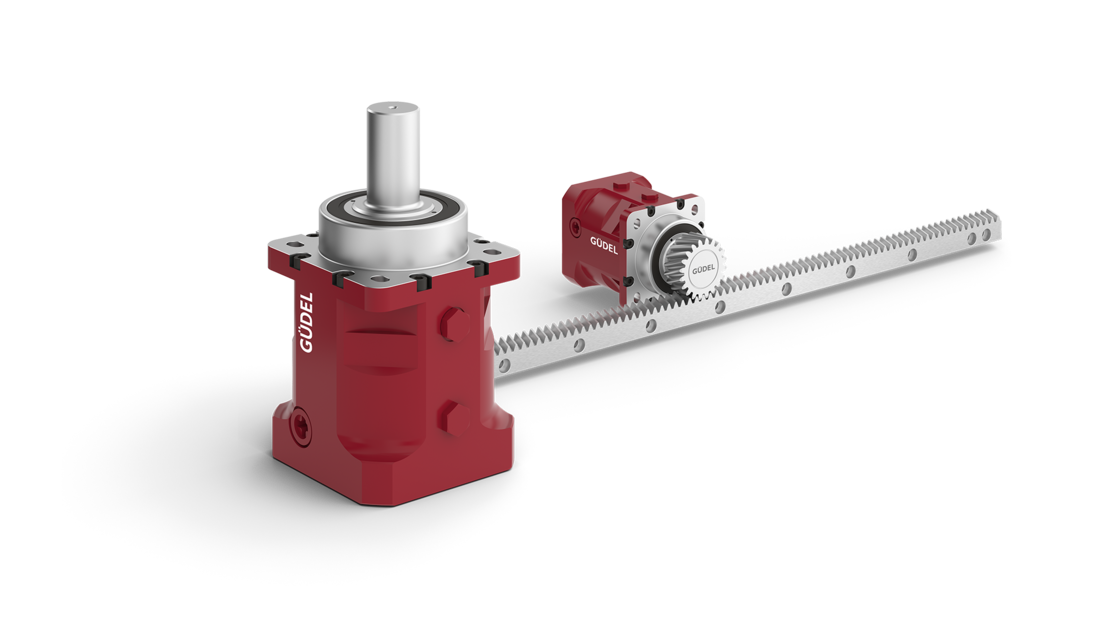

NRH, NRHP und NGHP

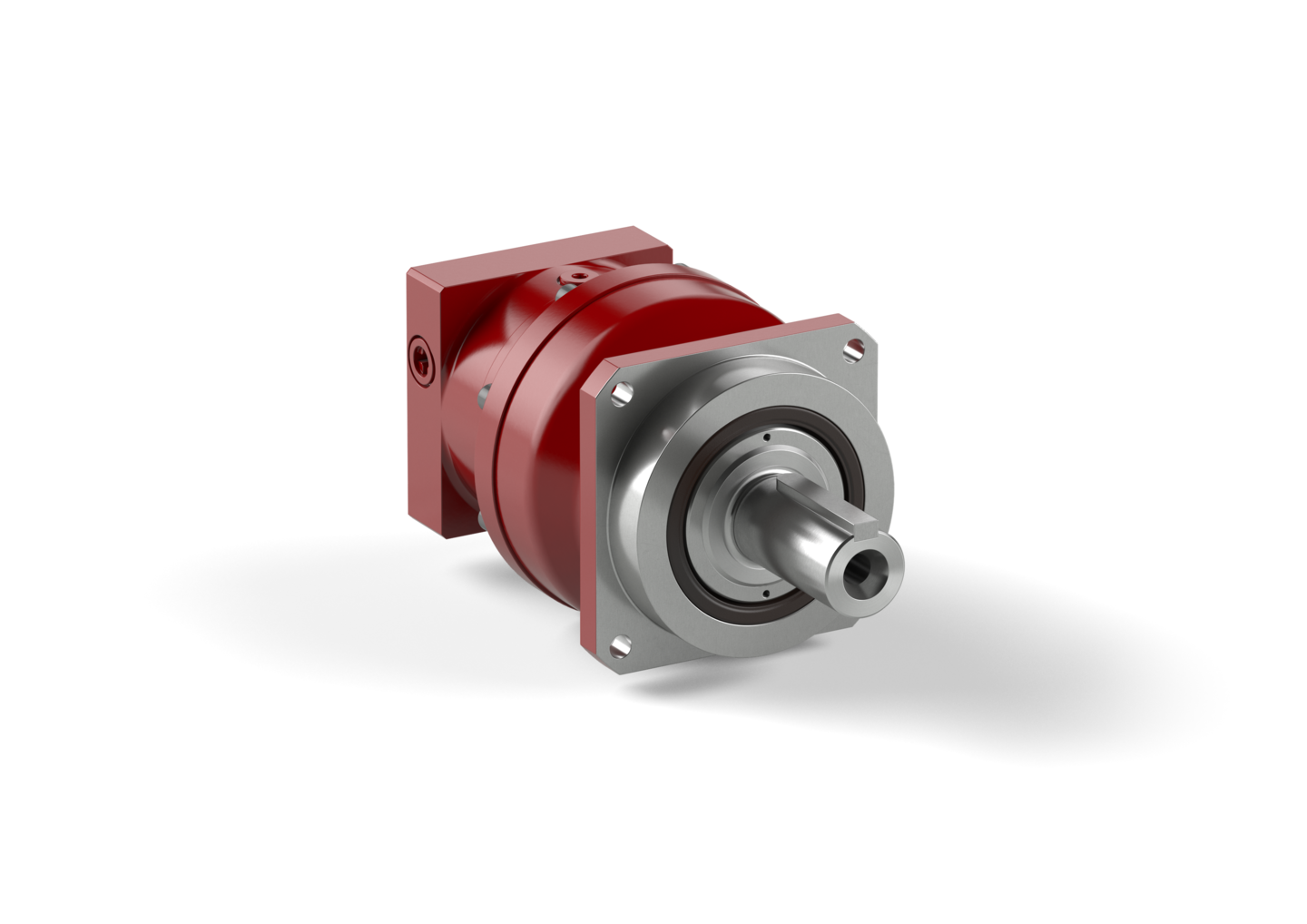

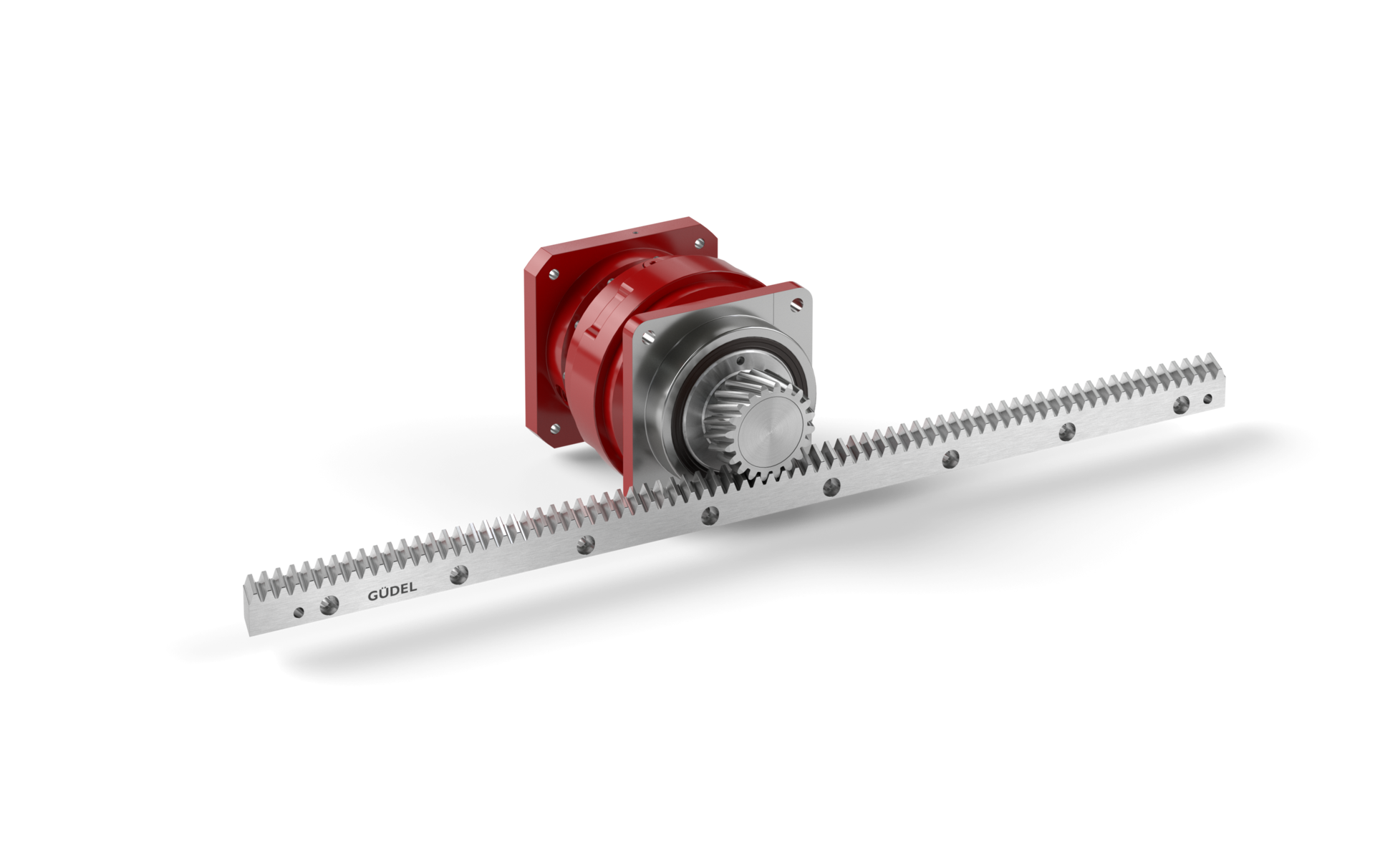

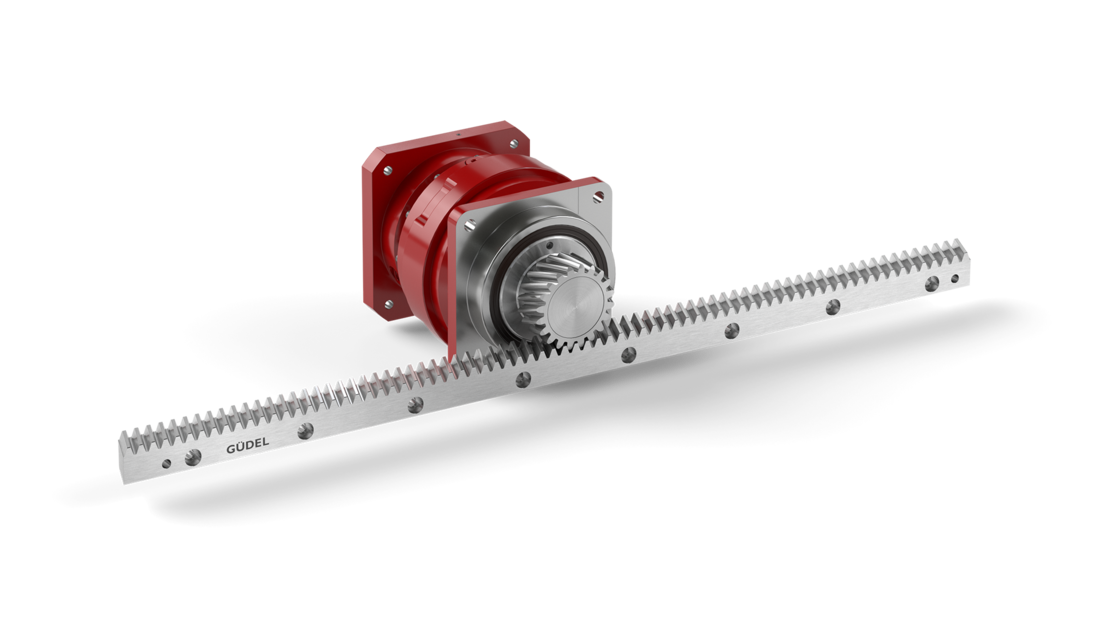

NRH – Für hohe Präzision
Die Planetengetriebe mit optimierter Schrägverzahnung für anspruchsvolle Anwendungen können flexibel sowohl am Eintrieb wie am Abtrieb angebaut werden. Durch die grosse Auswahl an Übersetzugen eignen sie sich für alle Bereiche der Prozesstechnik und bieten sehr hohe Geschwindigkeit und Beschleunigung.

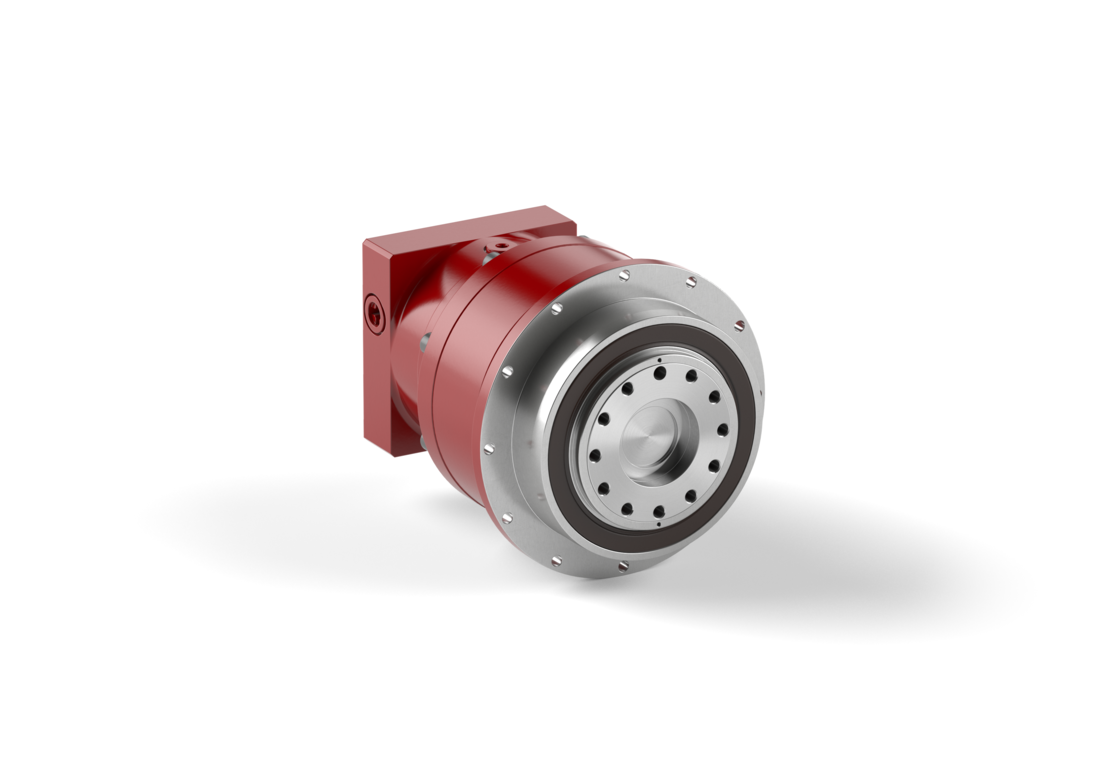

NRHP – Für hohe Steifigkeit
Die schrägverzahnten Präzisions-Planetengetriebe der Baureihen
NRHP zeichnen sich durch erweiterte Arbeitspunkte und erhöhte Laufruhe aus. Die Flanschgetriebe der Baureihe mit ihrer hohen
Verdreh- und Kippsteifigkeit eigenen sich besonders für den Einsatz
bei Präzisionsprozessen. Gleichzeitig bieten sie sehr hohe Präzision und Beschleunigung.

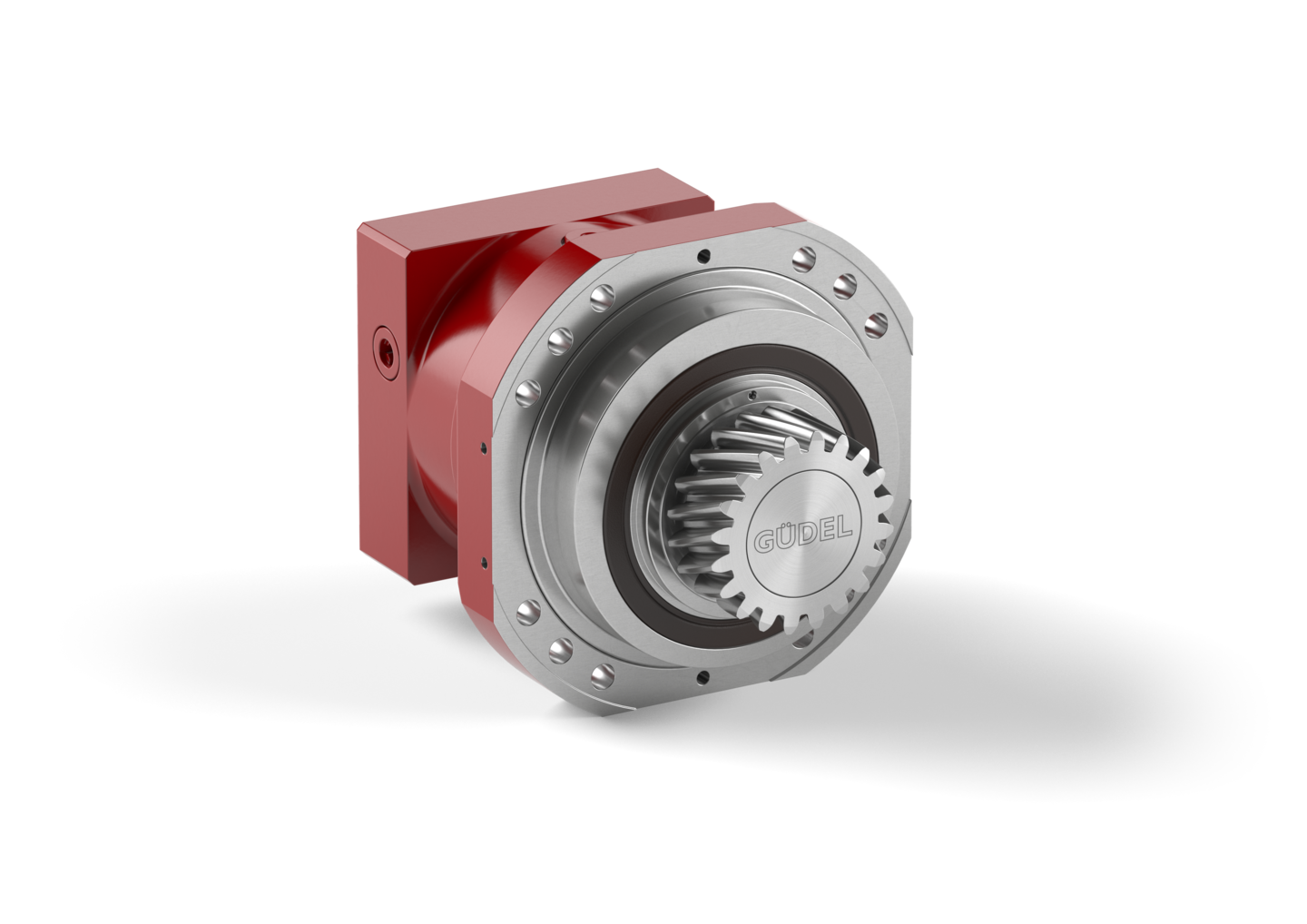

NGHP – Für intelligentes Einstellen
Das Präzisions-Planetengetriebe der Baureihe NGHP basiert auf der bewährten Technologie des Güdel NRHP Getriebes. Das einzigartige Interface zusammen mit der Webapplikation GAdjuster garantiert ein einfaches, präzises und fehlerfreies Einstellen des Zahneingriffs zwischen Ritzel und Zahnstange.
NR, SR und PR

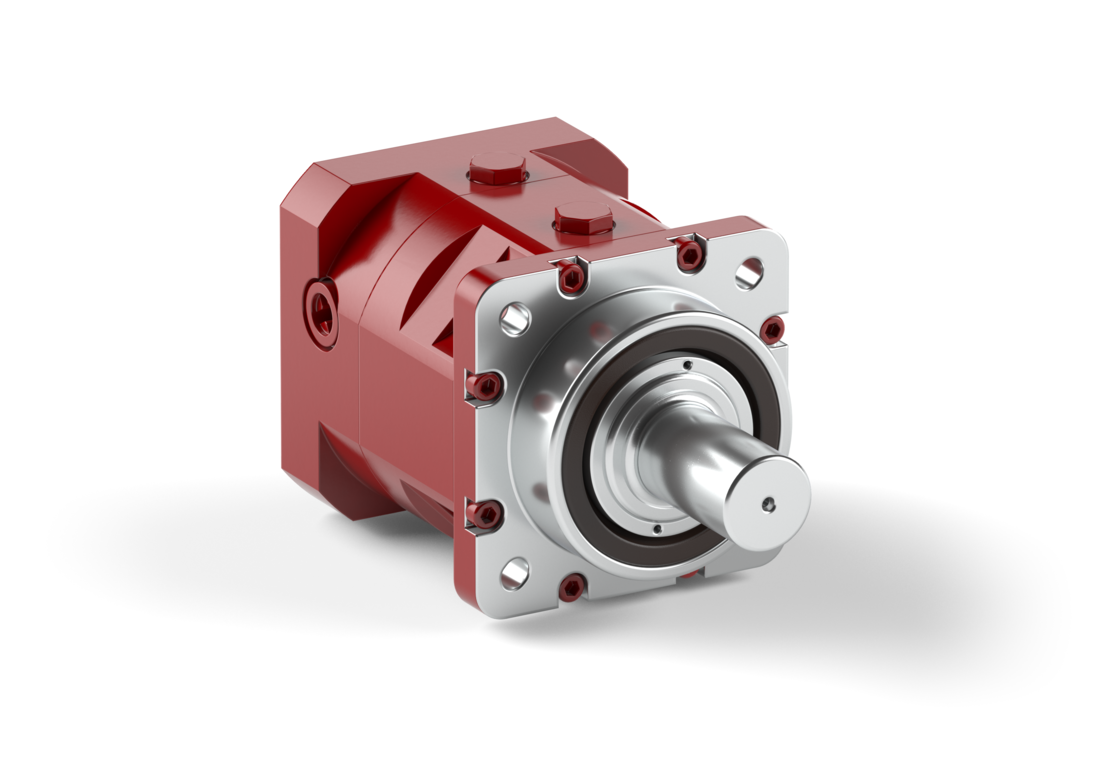

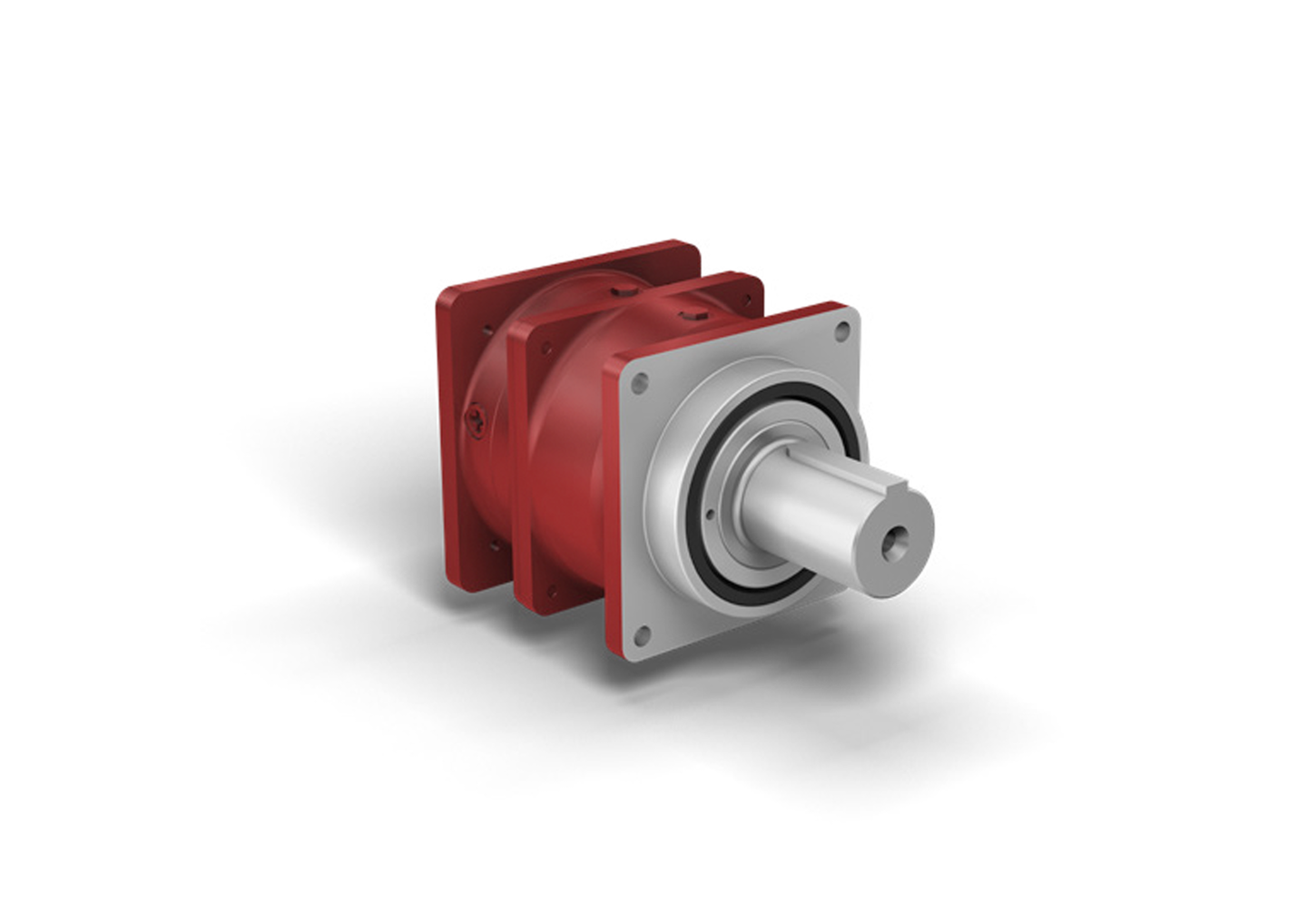

NR – Für hohe Leistung
Diese Leistungsstufe ist ideal ausgelegt für die gängigsten Anwendungen im Dauer- und Zyklusbetrieb (S1 und S5).

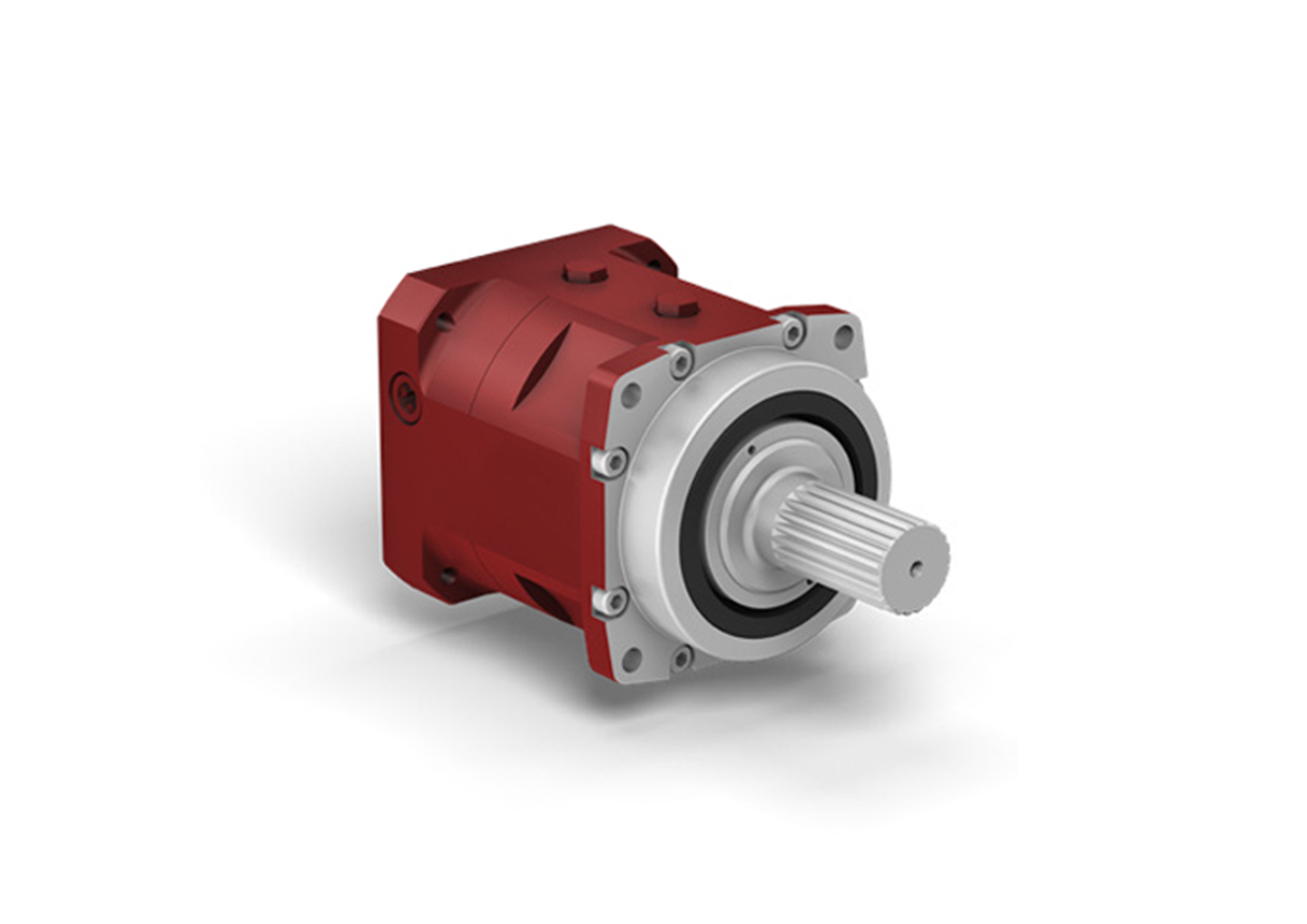

SR – Für hohes Drehmoment
Mit der Leistungsstufe SR kann die Leistungsstufe NR um 33% erhöht werden.

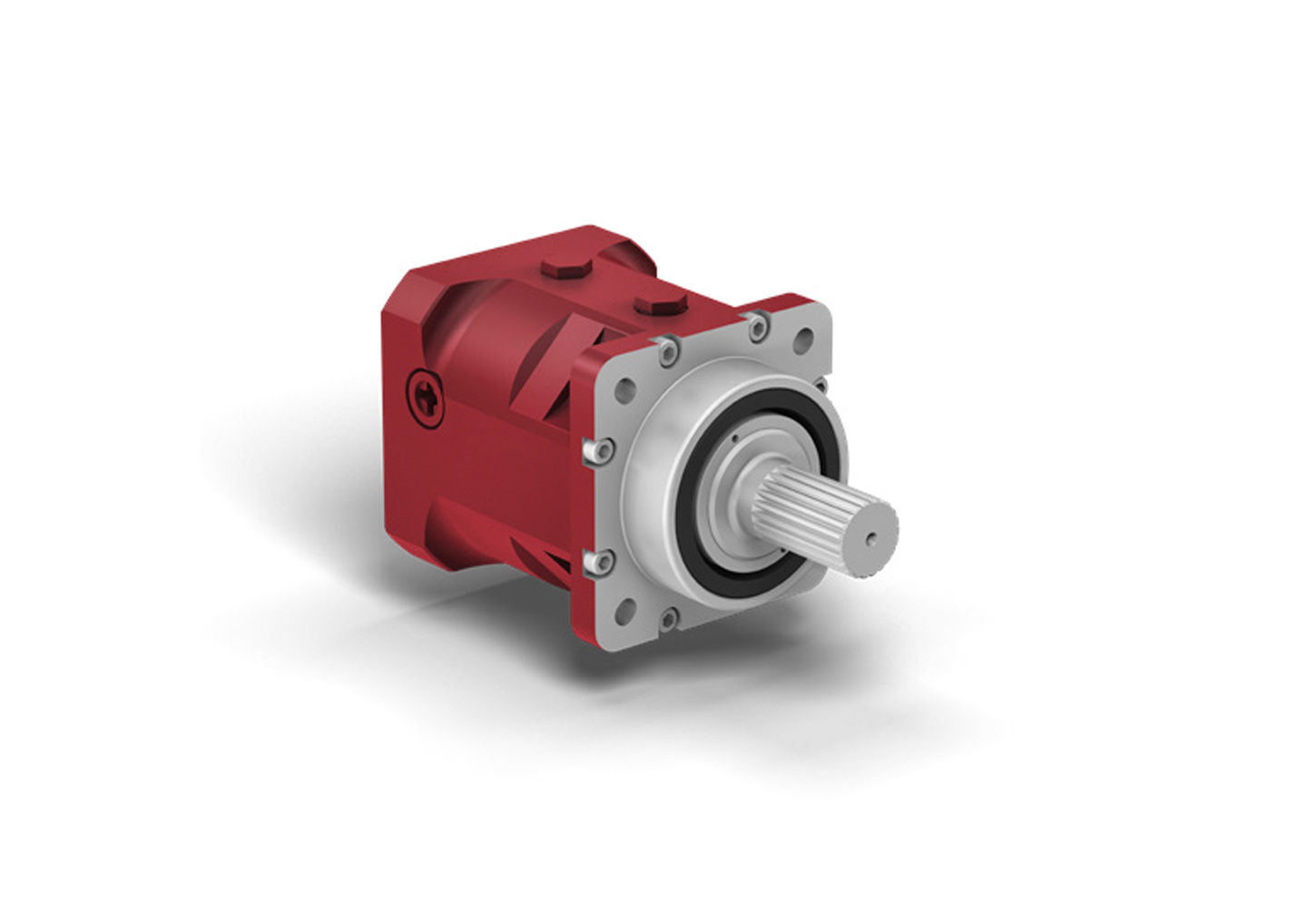

PR – Für höchstes Drehmoment
Die Leistungsstufe PR erreicht ein um 100% gesteigertes Dremoment gegenünber NR.
Technische Daten
| Baugrössen | 080, 100, 140 | |
| Nenndrehmoment S5 | T2N [Nm] | Bis zu 500 |
| Beschleunigungsmoment S5 | T2B [Nm] | Bis zu 650 |
| Übersetzungen | i | 3 - 100 |
| Verdrehspiel | Jt [arcmin] | 1 ; 3 ; 5 |
| Verdrehsteifigkeit | •• | |
| Drehzahl am Eintrieb | ••• | |
| Anwendungsmöglichkeit | ••• | |
| Laufgeräusch | ••• | |
| Einschaltdauer | S5 | 60% |
| S1 | 100% |
Technische Daten
| Baugrössen | 080, 100, 140 | |
| Nenndrehmoment S5 | T2N [Nm] | Bis zu 500 |
| Beschleunigungsmoment S5 | T2B [Nm] | Bis zu 650 |
| Übersetzungen | i | 3 - 100 |
| Verdrehspiel | Jt [arcmin] | 1 ; 3 ; 5 |
| Verdrehsteifigkeit | ••• | |
| Drehzahl am Eintrieb | ••• | |
| Anwendungsmöglichkeit | • | |
| Laufgeräusch | ••• | |
| Einschaltdauer | S5 | 60% |
| S1 | 100% |
Technische Daten
| NR - für hohe Modularität | SR – Für hohes Drehmoment | PR – Für höchstes Drehmoment | ||
| Baugrössen | 080, 100, 140, 180, 240 | |||
| Nenndrehmoment S5 | T2N [Nm] | Biz zu 2700 | Biz zu 3600 | Biz zu 4400 |
| Beschleunigungsmoment S5 | T2B [Nm] | Biz zu 3800 | Biz zu 4800 | Biz zu 5600 |
| Übersetzungen | i | 3 - 1000 | 4 - 400 | 3 - 300 |
| Verdrehspiel | Jt [arcmin] | 1 ; 3 ; 5 ; 12 | ||
| Verdrehsteifigkeit | • | • | •• | |
| Drehzahl am Eintrieb | ••• | •• | • | |
| Anwendungsmöglichkeit | ••• | ••• | ••• | |
| Laufgeräusch | •• | • | • | |
| Einschaltdauer | S5 | 60% | 60% | 60% |
| S1 | 100% | - | - |
