Zahnstangen & Ritzel
Perfekt abgestimmt auf jede Anwendung
Finden Sie die passende Zahnstange – High-End, Performance oder Basic

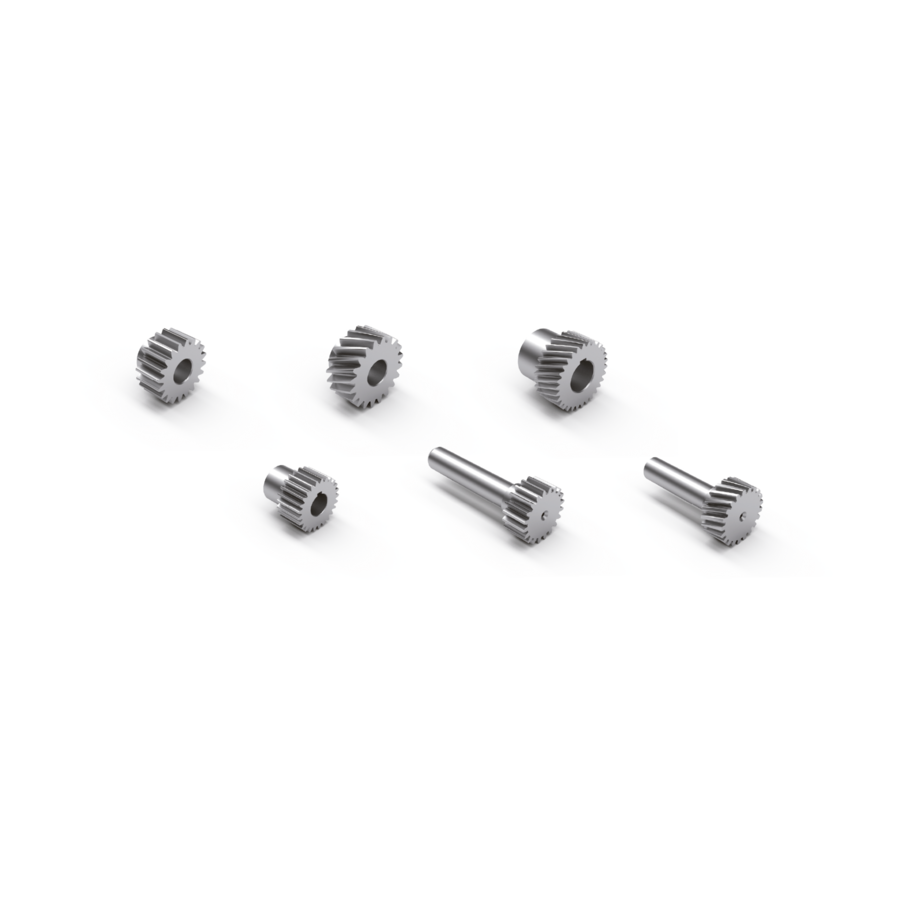

Ergänzt durch das passende Ritzel, bieten unsere Produktlinien optimal aufeinander abgestimmte Lösungen für verschiedenste Anwendungen. Die Zahnstangen sind auf häufige Einsatzszenarien abgestimmt und lassen sich dank durchdachter Technik direkt in Ihre Systeme integrieren. Für spezifische Anforderungen abseits unseres Standards bieten wir mit unserem Halbfabrikate-System eine wirtschaftliche und schnelle Lösung.
Technische Daten, CAD-Modelle und Datenblätter stehen Ihnen direkt zum Download bereit.
Kontaktieren Sie uns für individuelle Lösungen – exakt auf Ihre Anwendung zugeschnitten.

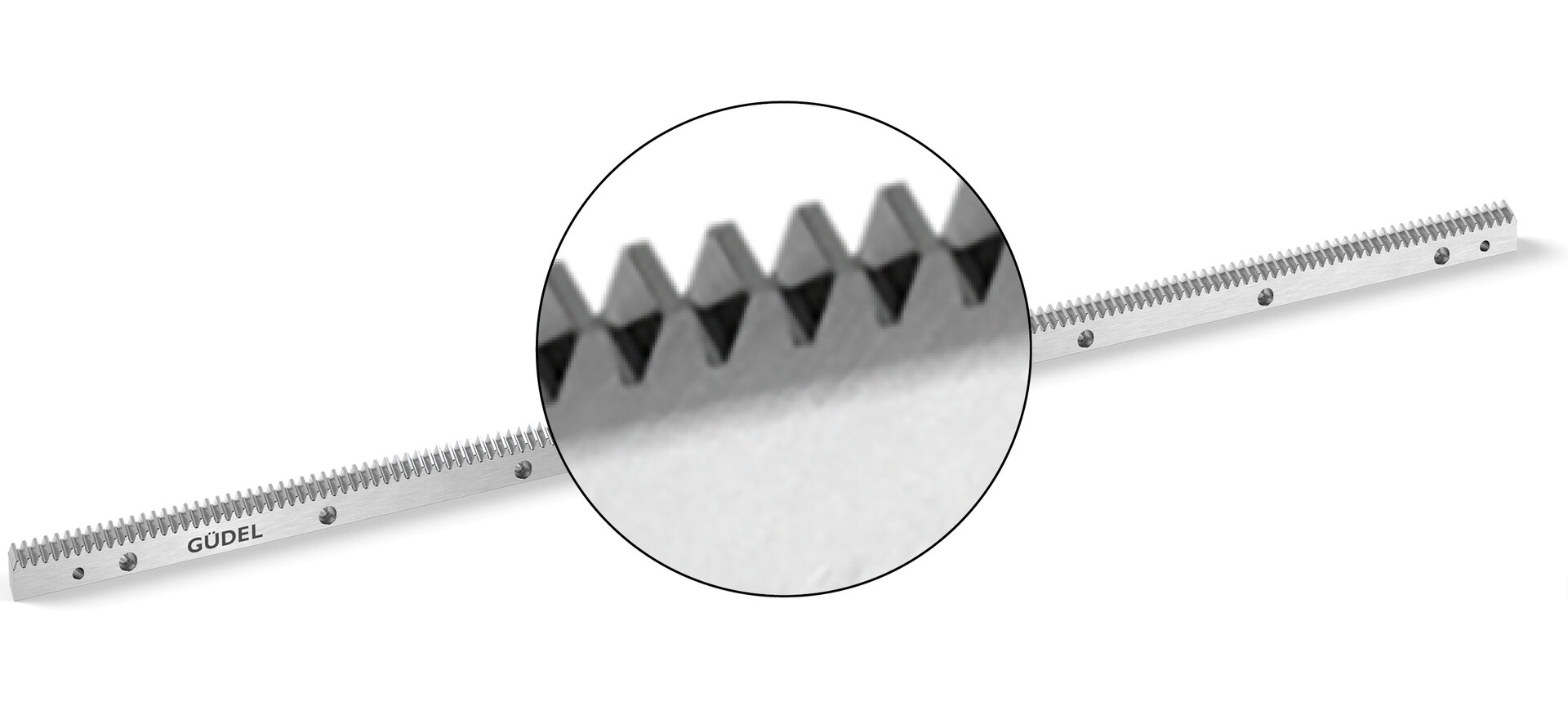

High-End
Maximale Leistungsfähigkeit und Lebensdauer

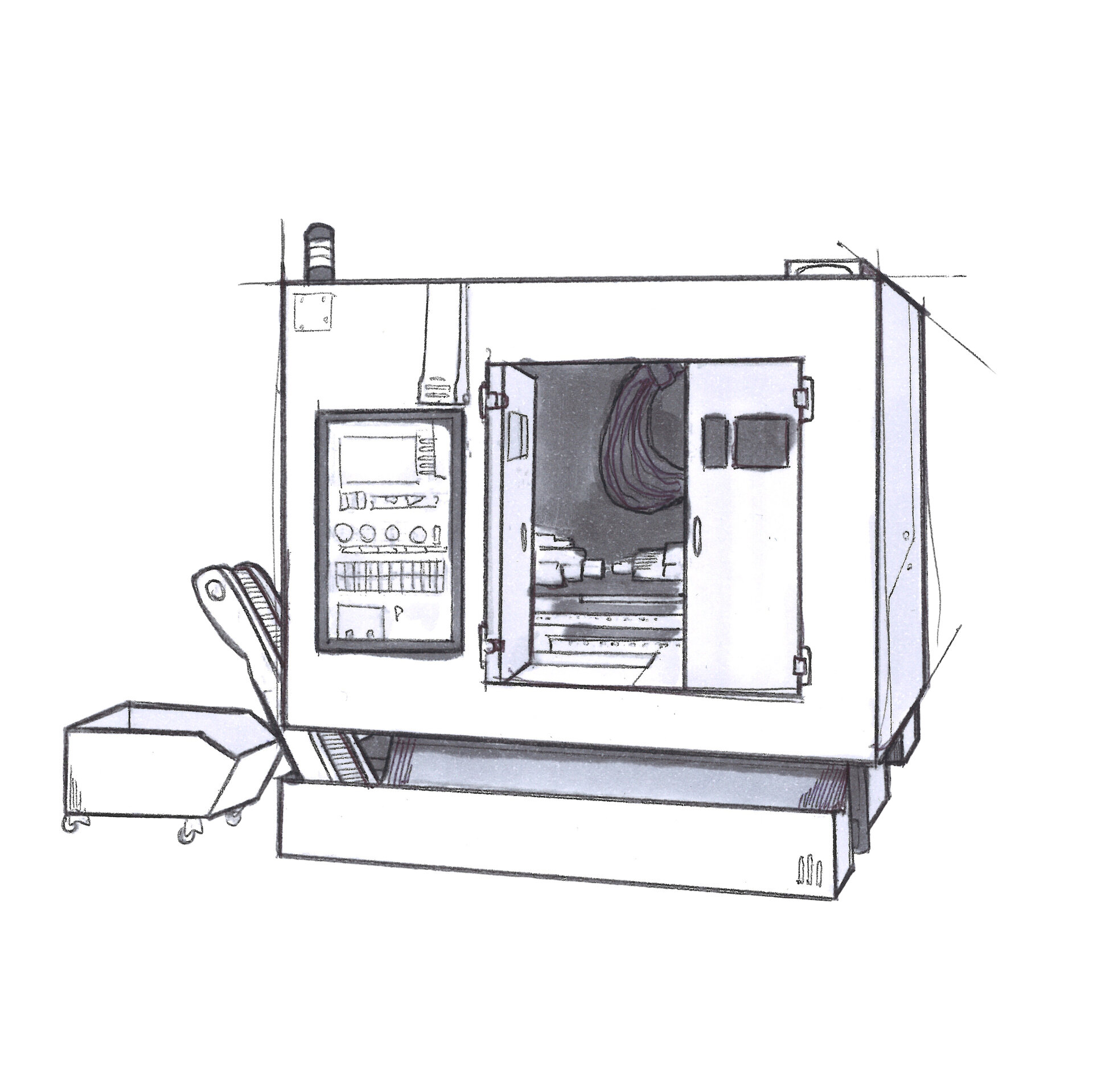

Für höchste Ansprüche an lineare Antriebssysteme moderner Werkzeugmaschinen aller Art. Prozessmaschinen und Automatisationssysteme von höchster Qualität. Ultrahohe Belastbarkeit und maximale Vorschubkraft bei gegebenem Bauraum erlaubt ein Downsizing durch höchste
Leistungsvergleich Produktlinie High-End

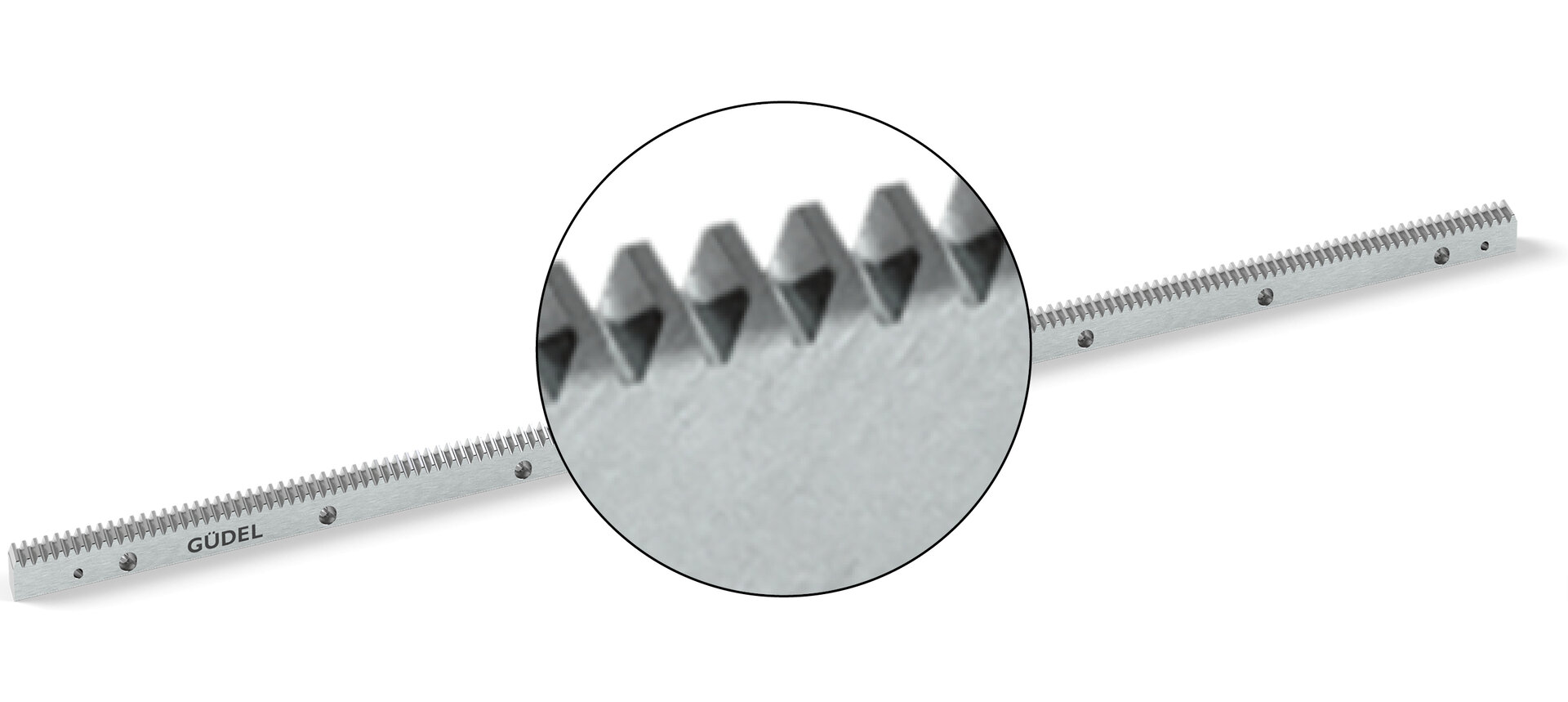

Performance
Höchste Präzision und
Laufruhe
Präzise Anwendung dank Feinstschliff und gehärteter Zahnflanke. Ideal für höchste Genauigkeitsanforderungen.

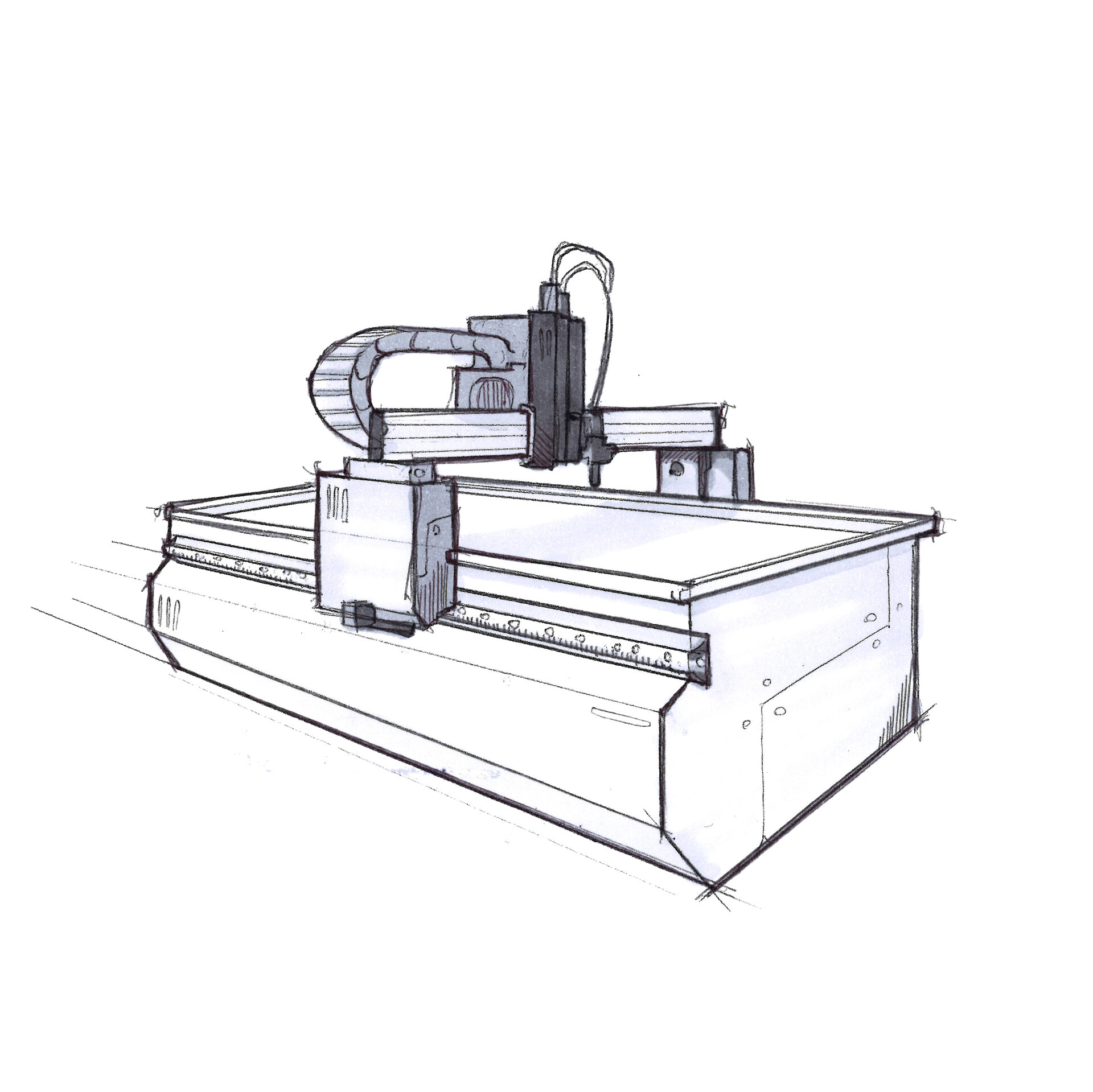

Diese Zahnstangen eignen sich besonders für den Einsatz von Applikationen von mittlerer Dynamik und Präzision. Dazu gehören Laser- Plasma- und Wasserstrahlschneidmaschinen oder z.B. auch Rohrbiegemaschinen.
Leistungsvergleich Produktlinie Performance

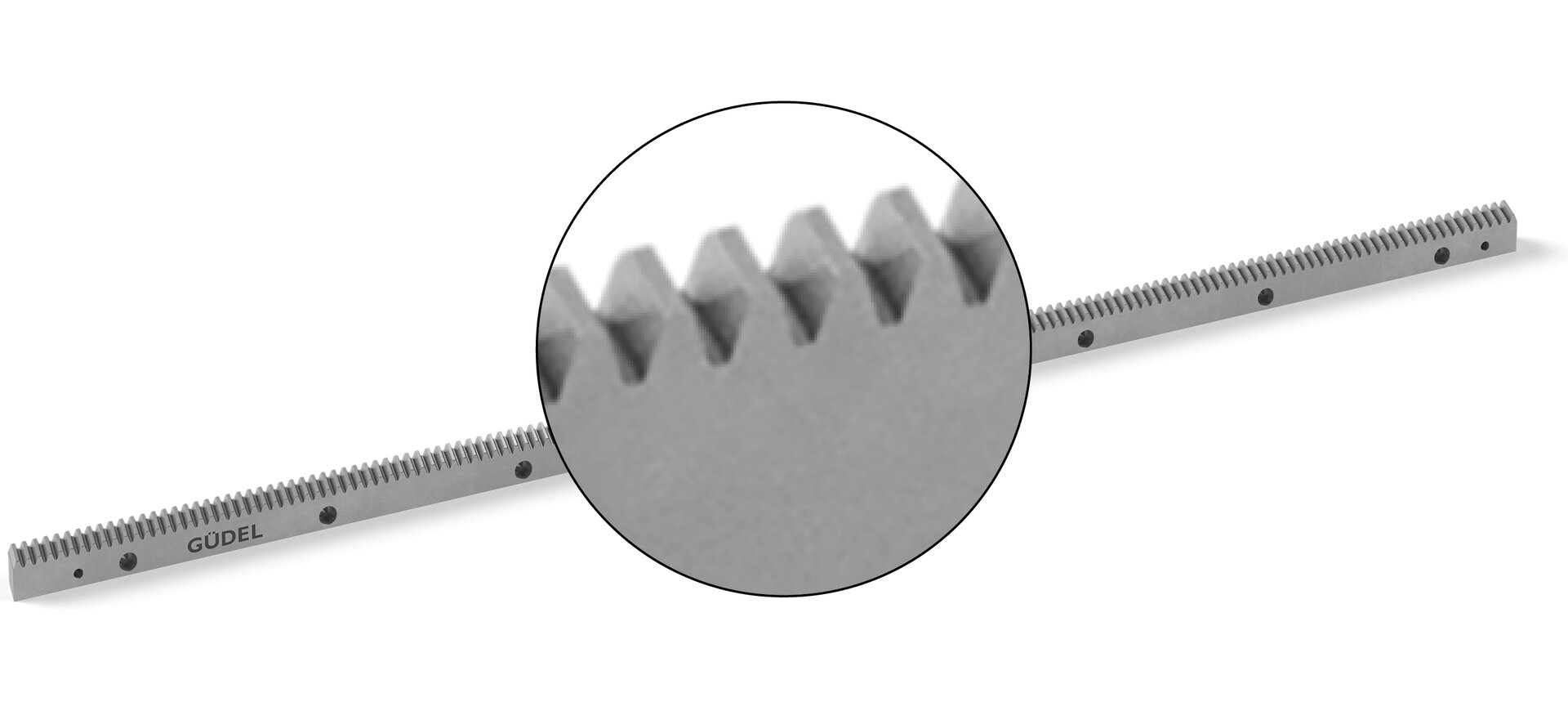

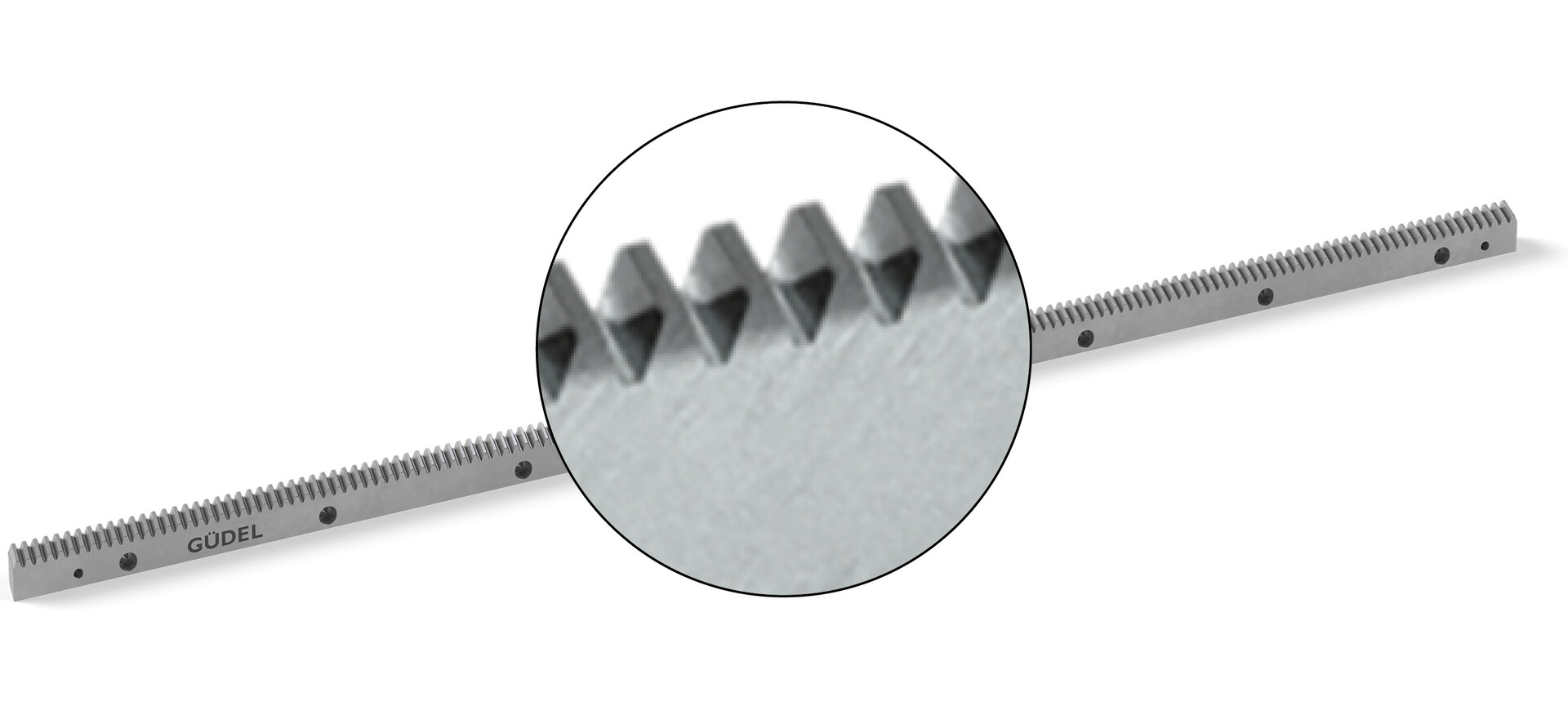

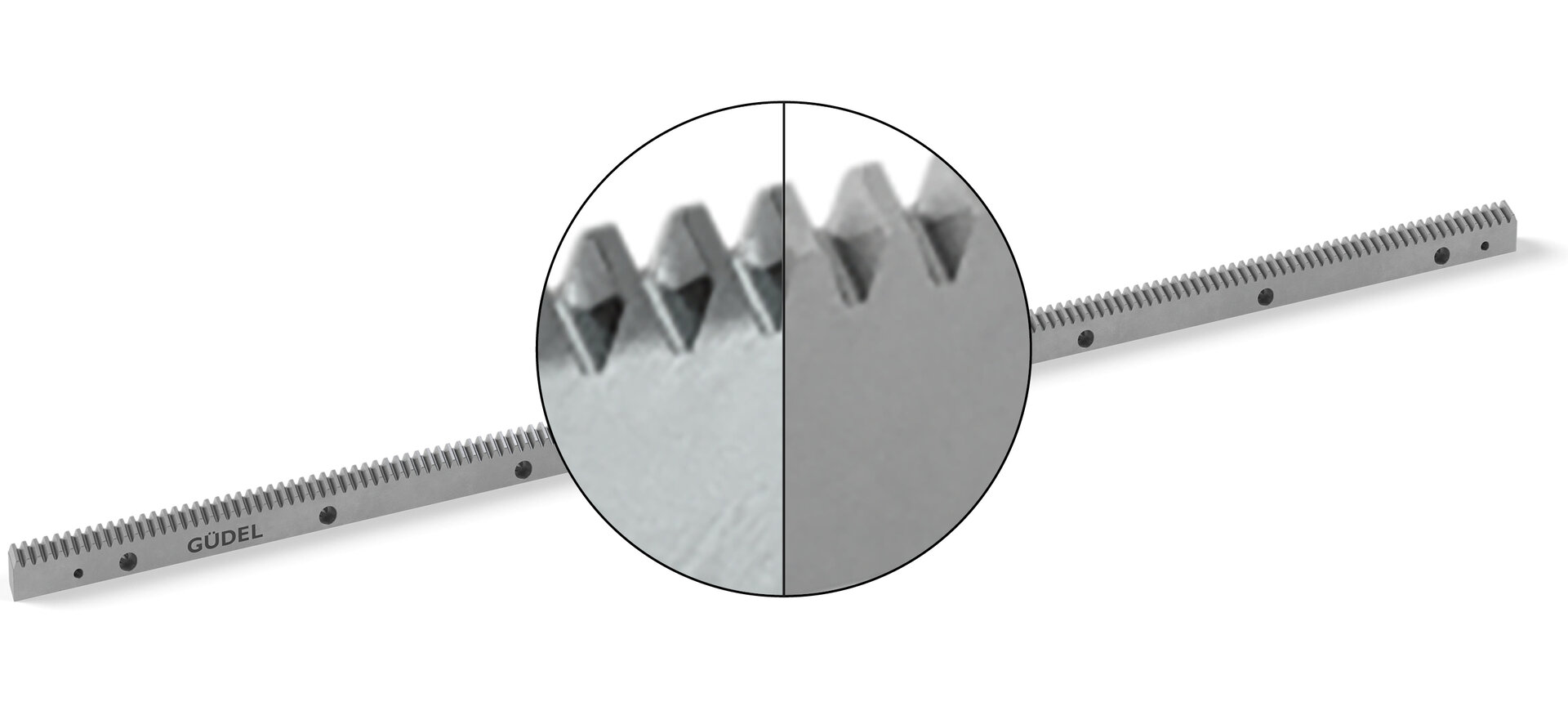

Basic
Zuverlässigkeit und robuste Konstruktion

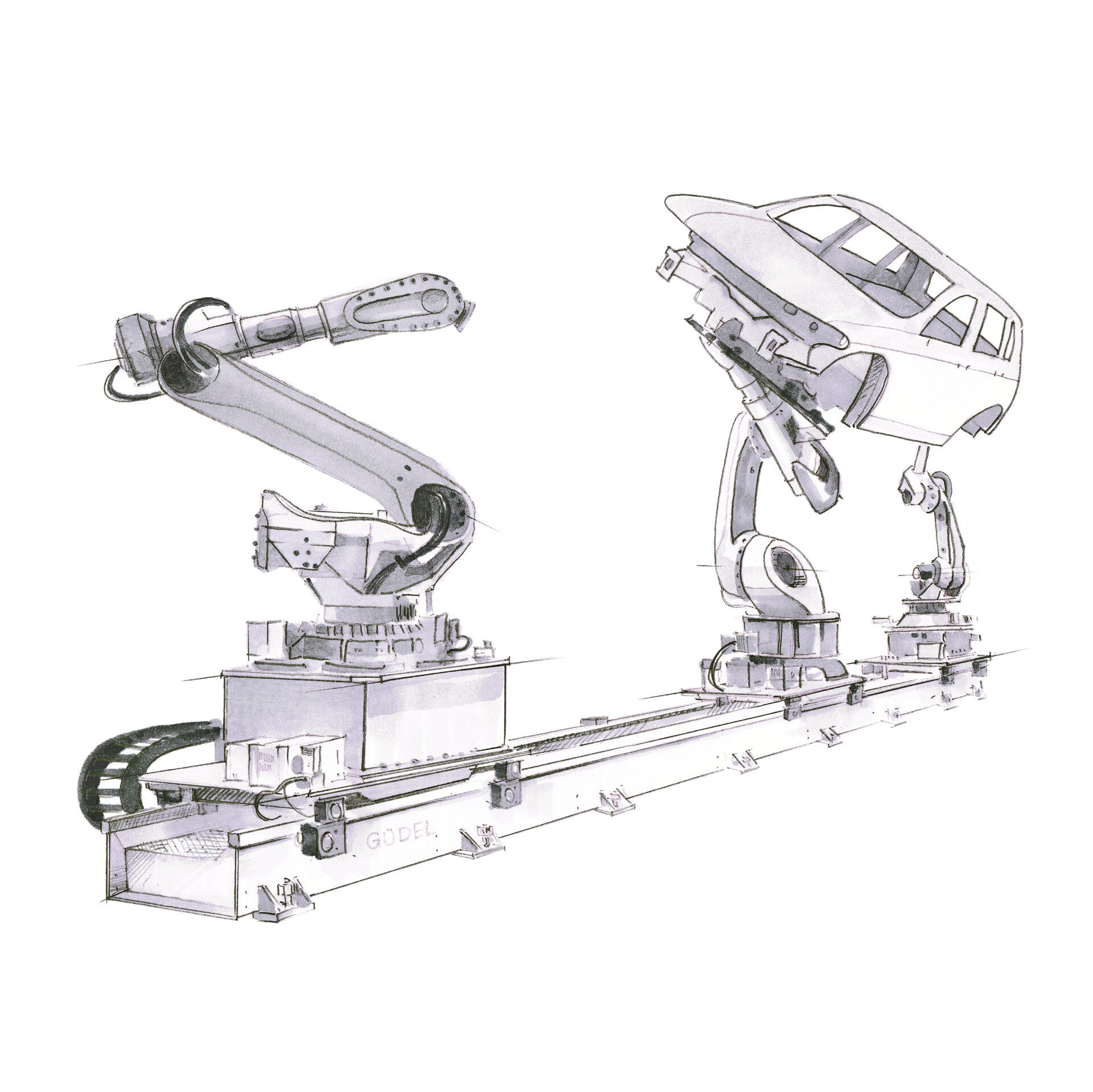

Gefräste, gehärtete Zahnstangen für solide Leistungsübertragung. Ideal für Anwendungen mit geringeren Präzisionsanforderungen. Erhöhte Anforderungen an die Vorschubkraft kombiniert mit Standard Präzision für Automatisierungsportale, Pick and Place Anwendungen sowie z.B. 7. Achsen.
Leistungsvergleich Produktlinie Basic
Wissenswertes zu Zahnstangen & Ritzeln – vielseitig, präzise, anpassbar
Unser Portfolio an Zahnstangen und Ritzel umfasst verschiedene Ausprägungen, Leistungsparameter und Qualitätsklassen – ausgelegt für eine Vielzahl industrieller Anwendungen. Neben unserem Standardprogramm bieten wir auch die Möglichkeit, kundenspezifische Sonderanfertigungen umzusetzen. Diese schneiden wir exakt auf Ihre Branche und Ihre Anforderungen zu. Mit unserer Erfahrung und Fertigungstiefe stellen wir sicher, dass Sie für jede Applikation das technisch passende Produkt erhalten.
Leistungsvergleich Produktlinien High-End, Performance oder Basic
Höchste Präzision und Leistung erreichen Sie mit unserer neuen High-End Linie, die Produktreihe Performance steht für die bewährte Güdel Qualität. Für Pick & Place bzw. logistische Anwendungen / Materialhandhabung fahren Sie mit Basic richtig.
Die Anforderungen an die zu übertagende Vorschubkraft ergeben sich aus der gewünschten Dynamik bzw. Beschleunigung und der zu bewegenden Masse.
Bei gegebenem Bauraum – im vorliegenden Beispiel Modul 2 – lassen sich mit High-End Zahnstangen die mit Abstand grössten Vorschubkräfte übertragen.
Vergleich Qualitätsmerkmale bei 1000 mm / Modul 2.0
Mit unserem Standardprogramm decken wir alle gängigen Toleranzklassen ab. Je nach Anforderungen an die Genauigkeit bietet Güdel verschiedene Qualitätsklassen an.
Zahnstangen in Qualität 6 eignen sich hervorragend für die Montage von langen Achsen und Ritzel-Zahnstangen-Antriebe, welche sich durch ein geringes Spiel auszeichnen. Verwenden Sie Qualität 8 oder 9 bei untergeordneten Anforderungen an die Genauigkeit wie z. B. Pick & Place Anwendungen.
Kraft vs Lastwechsel Modul 2.0 | Ritzelzähnezahl z = 20
Unsere High-End Zahnstangen bieten zudem bei gleichem Bauraum eine besonders hohe Belastbarkeit und lange Lebensdauer.
Dank der präzisen Fertigung und der hohen Leistungsfähigkeit bleiben die Vorschubkräfte auch bei vielen Lastwechseln konstant – ohne Einbussen bei der Dauerfestigkeit.
Downsizing ohne Kompromisse: Leichter, aber genauso leistungsstark
Weniger Gewicht, gleiche Leistung – mit den neuen High-End Zahnstangen gelingt genau das. Beispielsweise kann eine Modul 2 High-End Zahnstange eine Modul 3 Performance Zahnstange ersetzen. Damit sinkt das Gewicht von 5,6 auf nur 4 Kilogramm. Auf eine Strecke von 30 Metern lassen sich so bis zu 48 Kilogramm einsparen.
Die Vorteile liegen auf der Hand: geringere Antriebslasten, einfacheres Handling und potenziell tiefere Systemkosten. Ein echter Effizienzgewinn – ohne Abstriche bei der Performance.
Berechnung von Zahnstangen und Ritzeln
Bestimmen Sie zunächst die in Ihrer Applikation benötigte maximale Anwendungskraft F2b_Max im linken Teil (grau) des Flussdiagramms. Unterscheiden Sie dabei, ob es sich um eine horizontale oder eine vertikale Achse handelt.
Anschliessend bewerten Sie die Belastbarkeit gemäss dem rechten Teil (rot) des Flussdiagramms. Wählen Sie aus dem Finder bzw. den technischen Datenblättern eine geeignete Zahnstange und deren ertragbare Vorschubkraft in Abhängigkeit des Lastfalls aus.
Der Vergleich muss möglicherweise wiederholt werden, bis eine geeignete Zahnstange gefunden wurde.
