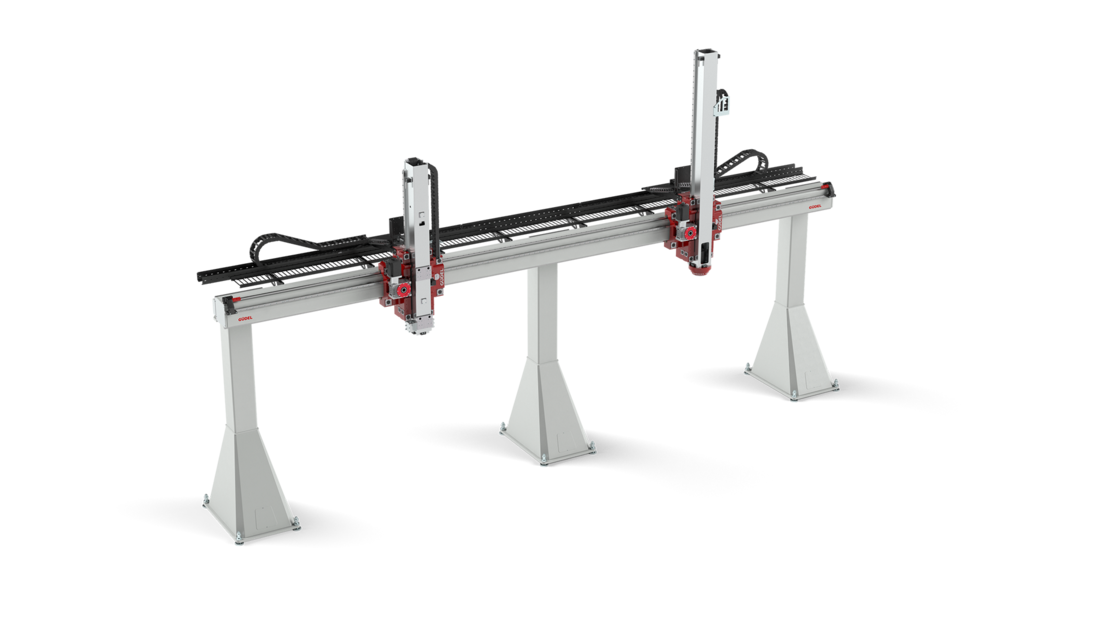

Typ ZP

Flexibel einsetzbares 2-Achs-Portal

Das hochdynamische ZP ermöglicht ein flexibles Positionieren der Stützen am Portalträger. Dies erleichtert die Planungsphase Ihres Automationsprojekts, da Sie sich nicht von vorneherein auf genaue Abmessungen festlegen müssen. Das ZP kann individuell auf die Anforderungen Ihrer zu automatisierenden Prozesse oder Maschinen konzipiert werden.

2-Achs-Portal: Typ ZP

Das flexible Portal-System

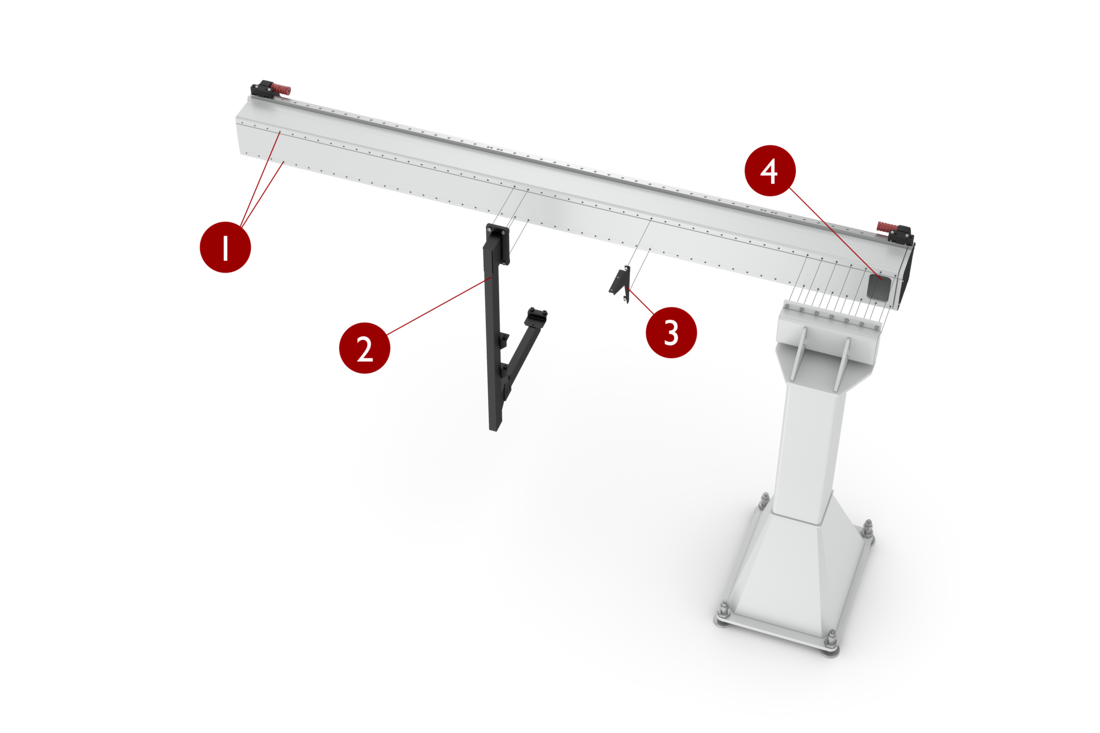

Unser neues Portal-Konzept ermöglicht ein flexibles Positionieren der Stützen am Portalträger

Dies ist ein grosser Vorteil während der Planungsphase, da oftmals die genauen Abmessungen der zu automatisierenden Prozesse bzw. Maschinen erst zu einem relativ späten Zeitpunkt bekannt sind.

Die Flexibilität erlaubt auch einen kostengünstigen Umbau nach der Inbetriebsetzung, falls zu einem späteren Zeitpunkt eine Anpassung der Produktionsprozesse gewünscht wird.

MEDIA

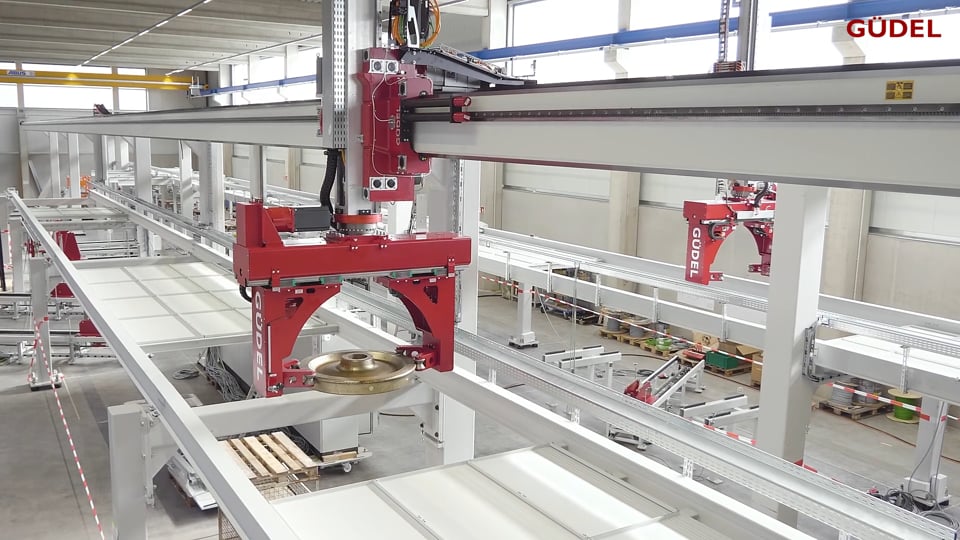

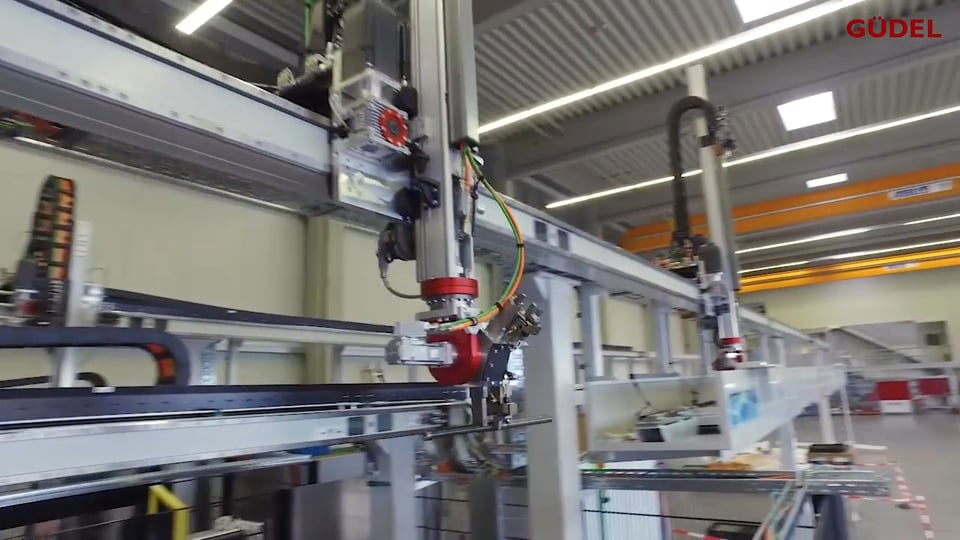

Erleben Sie unsere Produkte

DOWNLOADS

Produkt	Type	Sprache	Nutzlast (N)	Download

Robotics Catalog	Katalog	German	-	pdf
Robotics Catalog	Katalog	English	-	pdf
ZP-2	Datenblatt	English	400	pdf
ZP-2	Datenblatt	German	400	pdf
ZP-3	Datenblatt	English	800	pdf
ZP-3	Datenblatt	German	800	pdf
ZP-4	Datenblatt	English	2000	pdf
ZP-4	Datenblatt	German	2000	pdf
ZP-5	Datenblatt	English	5000	pdf
ZP-5	Datenblatt	German	5000	pdf
ZP-6	Datenblatt	English	12500	pdf
ZP-6	Datenblatt	German	12500	pdf
ZP-7	Datenblatt	German	31250	pdf
ZP-7	Datenblatt	English	31250	pdf
Produkt- und Lösungsübersicht	Broschüre	English	-	pdf
Produkt- und Lösungsübersicht	Broschüre	German	-	pdf
ZP-2	CAD-Daten	English	400	zip
ZP-3	CAD-Daten	English	800	zip
ZP-4	CAD-Daten	English	2000	zip
ZP-5	CAD-Daten	English	5000	zip
ZP-6	CAD-Daten	English	12500	zip
ZP-7	CAD-Daten	English	31250	zip

Ihr Sorglos-Paket - Unsere Prime Care Angebote

Support

Damit sich ihre Investition auszahlt

Bei Störungen sind wir rund um die Uhr telefonisch für Sie da, lokalisieren Fehler per Fernwartung und setzen die Anlage rasch wieder in Betrieb. Ersatzteile sind dank unserer weltweiten Präsenz in kurzer Zeit verfügbar.

Mehr erfahren

Protect

Damit Ihre Werte erhalten bleiben

Wir warten Ihre Anlage, tauschen Verschleissteile rechtzeitig aus und planen Unterhaltsarbeiten. In einer regelmässigen Inspektion analysieren wir den Zustand Ihrer Systeme und decken Mängel auf, bevor sie zu Unterbrechungen führen.

Mehr erfahren

Improve

So schaffen Sie Mehrwert

Unsere Fachleute optimieren Prozesse und Maschinen. Mit einer Retrofit-Lösung bauen wir die Anlage auf neue Anforderungen um und erhöhen die Produktivität. Wir schulen Ihre Mitarbeitenden, damit sie in die Lage sind, die Systeme richtig zu bedienen und professionell zu warten.

Mehr erfahren

Verwandte Produkte

3-Achs-Portal FP

Das 3-Achs-Portal FP deckt grosse Arbeitsbereiche mit hoher Genauigkeit ab und bewegt auch schwere Lasten sehr genau.

TrackMotion Floor TMF – Die lineare Bodenverfahrachse

TrackMotion Floor (TMF) Achse nimmt die dynamischen Fundamentlasten von Knickarm-Robotern in allen Richtungen optimal auf.

TrackMotion Overhead TMO

Die TrackMotion Overhead (TMO) Achse erlaubt den Einbau des Knickarm-Roboters in verschiedenen Einbaulagen.

Hochleistungswinkelgetriebe

Unsere Hochleistungswinkel-getriebe sind ideal für alle Arten von winkelförmigen Antrieben.

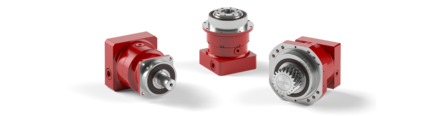

Hochpräzisionsplanetengetriebe

Aufgrund ihrer hervorragenden Eigenschaften eignen sich unsere Planetengetriebe für alle Arten von industriellen Anwendungen.

Linearführungen

Unsere Linearführungen umfassen als Basiselemente Führungsrollen, Laufschienen mit oder ohne integrierte Zahnstangen, Ritzel und Grundträger.

Zahnstangen & Ritzel

Unsere Zahnräder, Ritzel und Zahnstangen gibt es in verschiedenen Ausführungen und Qualitäten. Auf Kundenwunsch werden auch Massanfertigungen hergestellt.

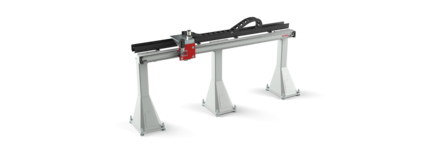

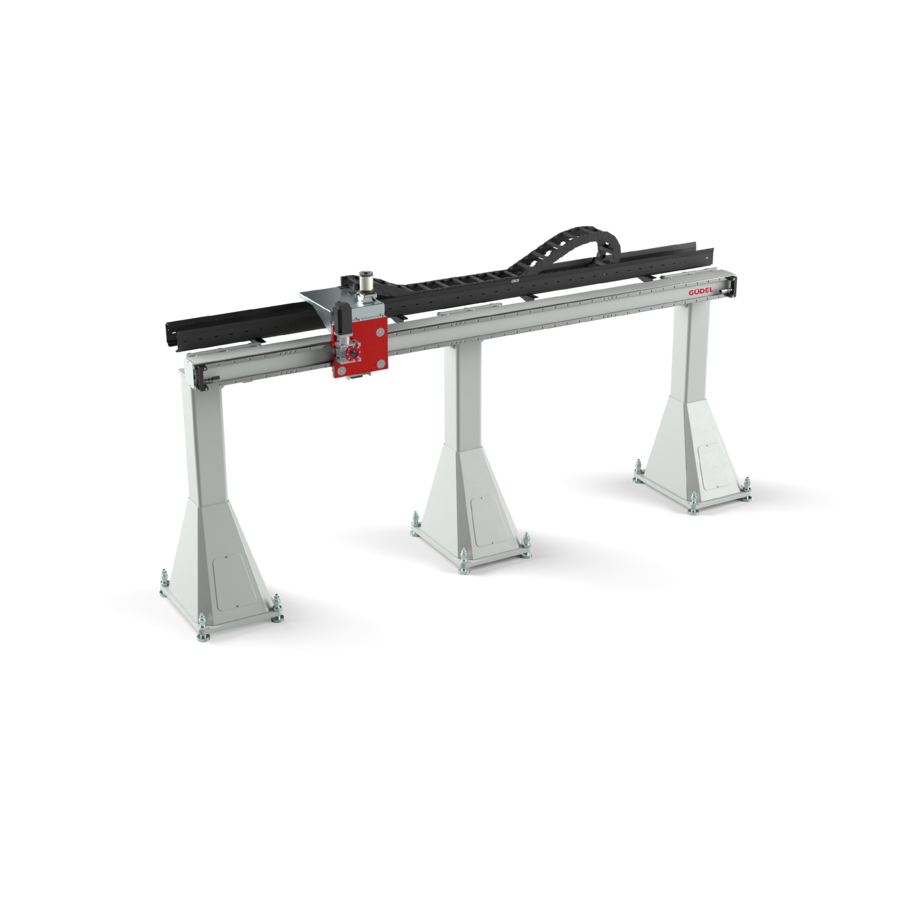

1-Achs-Portal EP

Hohe Modularität und ein besonders grosser Handhabungsbereich sind die Stärken des 1-Achs-Moduls EP.

Kontakt

Ihre Anfrage beantworten wir gerne

Anrede

Land

Vorname

Nachname

E-Mail

Telefon

Firma

Position

Betreff

Nachricht

Hiermit willige ich ein, dass die oben erhobenen Daten zum Zwecke der Bearbeitung meiner Anfrage über das Kontaktformular von Güdel im Einklang mit der Datenschutzerklärung verarbeitet werden. Diese Einwilligung kann jederzeit für die Zukunft widerrufen werden. *

* Dieses Feld ist ein Pflichtfeld.

Lesen Sie Neuigkeiten über die Entwicklungen unserer Produkte, aktuelle Nachrichten, Informationen über Veranstaltungen und die neuesten Inhalte auf unserer Webseite.

Güdel Newsletter

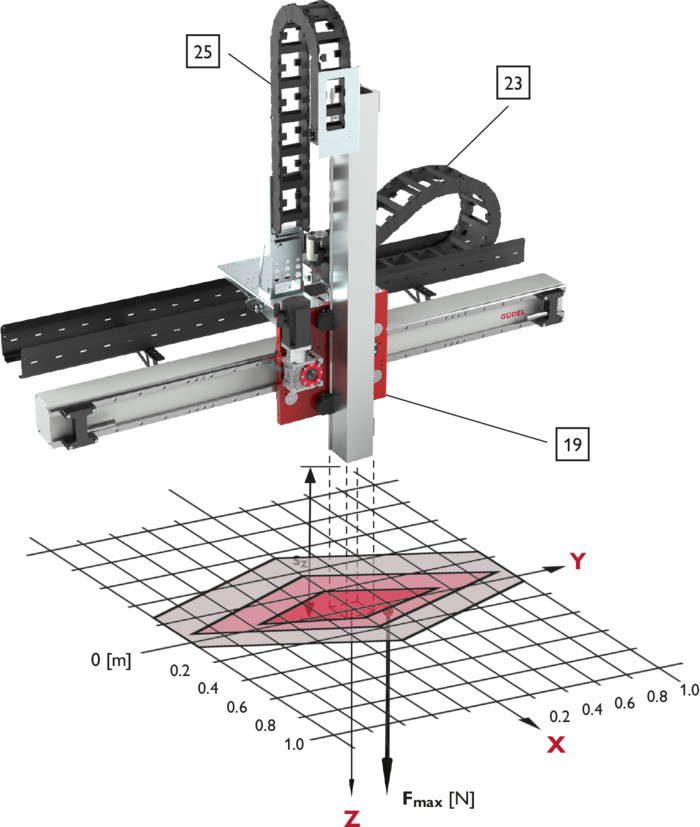

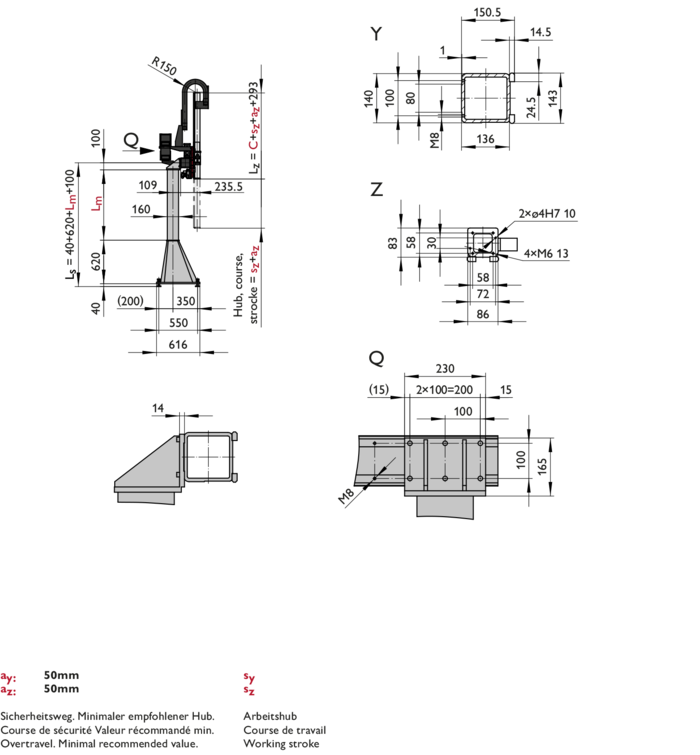

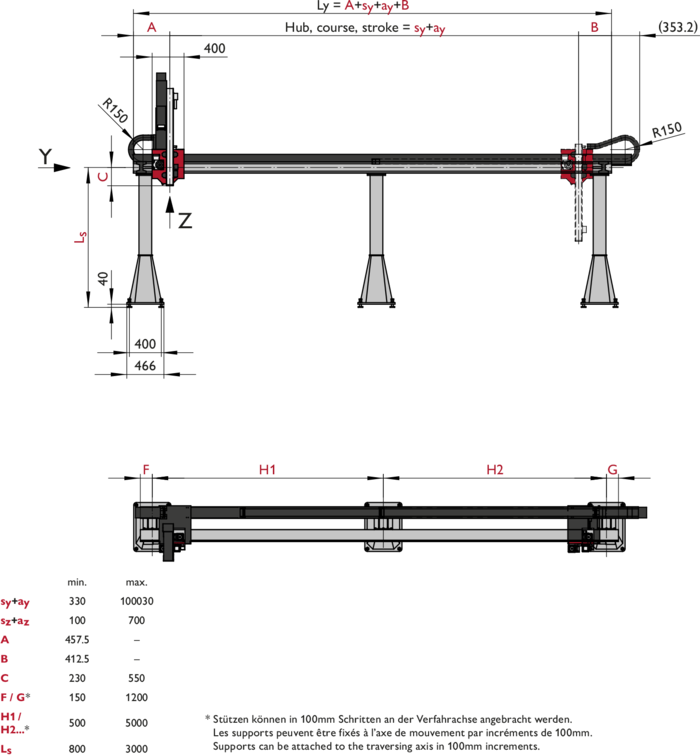

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl*			27 kg *
2	23	PAG	Energiekette Y-Achse	H4.42.11.150.0	42 x 108 mm	1,96 kg/m
3			Anschlusselement mit Kettenkamm	E40.420.11.2.C
4	25	PAG	Energiekette Z-Achse	H4.42.06.150.0	42 x 68 mm	1,86 kg/m
5			Anschlusselement mit Kettenkamm	E40.420.11.2.C

Achse	y
Hub[mm]	sy ≤ 30000¹
max. Nutzlast F[N]	160	250	400
*Geschwindigkeit [ m min^-1]**	150	112,5	75
Beschleunigung[ms^-2]	6	5	2,5
*Übersetzung Getriebe [-]**	3	4	6
*Güdel Getriebe Typ [-]**	045	045	045
Linearvorschub pro Motorumdrehung[mm]	33,33	25,00	16,67
Beschleunigungszeit[s]	0,417	0,375	0,500
Beschleunigungshub[m]	0,521	0,352	0,313
*Drehzahl Motor [min-1]**	4500	4500	4500
*Statisches Motorenmoment [Nm]**	0,51	0,42	0,34
*Maximales Motorenmoment [Nm]**	3,71	2,65	1,25
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	2,50E-03	1,50E-03	8,10E-04
	hoch dynamisch	optimal	hohe Last

Achse	z
Hub[mm]	s_z ≤ 700¹
max. Nutzlast F[N]	160	250	400
*Geschwindigkeit [ m min^-1]**	112,5	75	45
Beschleunigung[ms^-2]	12	5	1,5
*Übersetzung Getriebe [-]**	4	6	10
*Güdel Getriebe Typ [-]**	045	045	045
Linearvorschub pro Motorumdrehung[mm]	25	16,67	10
Beschleunigungszeit[s]	0,156	0,25	0,5
Beschleunigungshub[m]	0,146	0,156	0,188
*Drehzahl Motor [min-1]**	4500	4500	4500
*Statisches Motorenmoment [Nm]**	1,46	1,33	1,2
*Maximales Motorenmoment [Nm]**	3,29	2,04	1,4
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	5,30E-04	3,20E-04	1,80E-04
	hoch dynamisch	optimal	hohe Last

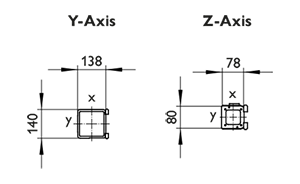

	Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]
1	Y	S355J2	45,20	1660	1550	2250
2	Z	EN AW-6063 T6	12,40	279	227	79

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl*			38 kg *
2	23	PAG	Energiekette Y-Achse	H4.42.20.200.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.20.1.2.C
4	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
5			Anschlusselement mit Kettenkamm	E40.420.11.1.2.C

Achse	y
Hub[mm]	sy ≤ 100030¹
max. Nutzlast F[N]	300	500	800
*Geschwindigkeit [ m min^-1]**	150	112,5	75
Beschleunigung[ms^-2]	5,5	4	3
*Übersetzung Getriebe [-]**	3	4	6
*Güdel Getriebe Typ [-]**	045	045	045
Linearvorschub pro Motorumdrehung[mm]	33,33	25,0	16,67
Beschleunigungszeit[s]	0,455	0,469	0,417
Beschleunigungshub[m]	0,568	0,439	0,260
*Drehzahl Motor [min-1]**	4500	4500	4500
*Statisches Motorenmoment [Nm]**	0,8	0,7	0,6
*Maximales Motorenmoment [Nm]**	5,5	3,7	2,5
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	4.0E-03	2.6E-03	1.4E-03
	hoch dynamisch	optimal	hohe Last

Achse	z
Hub[mm]	s_z ≤ 1000¹
max. Nutzlast F[N]	300	500	800
*Geschwindigkeit [ m min^-1]**	112,5	75	45
Beschleunigung[ms^-2]	10	2,5	1,5
*Übersetzung Getriebe [-]**	4	6	10
*Güdel Getriebe Typ [-]**	045	045	045
Linearvorschub pro Motorumdrehung[mm]	25,00	16,67	10,00
Beschleunigungszeit[s]	0,188	0,500	0,500
Beschleunigungshub[m]	0,176	0,313	0,188
*Drehzahl Motor [min-1]**	4500	4500	4500
*Statisches Motorenmoment [Nm]**	3,3	3,0	2,6
*Maximales Motorenmoment [Nm]**	6,6	3,7	3,0
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	1.1E-03	6.9E-04	3.8E-04
	hoch dynamisch	optimal	hohe Last

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl*			60 kg *
2	23	PAG	Energiekette Y-Achse	H4.42.17.200.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.17.2.C
4	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
5			Anschlusselement mit Kettenkamm	E4.420.20.2.C

Achse	y
Hub[mm]	sy ≤ 100050¹
max. Nutzlast F[N]	800	1250	2000
*Geschwindigkeit [ m min^-1]**	200	120	75
Beschleunigung[ms^-2]	5	4	2
*Übersetzung Getriebe [-]**	3	5	8
*Güdel Getriebe Typ [-]**	060	060	060
Linearvorschub pro Motorumdrehung[mm]	44.43	26.66	16.66
Beschleunigungszeit[s]	0.667	0.500	0.625
Beschleunigungshub[m]	1.111	0.500	0.391
*Drehzahl Motor [min-1]**	4502	4502	4502
*Statisches Motorenmoment [Nm]**	1.8	1.3	1.1
*Maximales Motorenmoment [Nm]**	11.1	6.8	3.4
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	1.2E-02	5.1E-03	2.6E-04
	hoch dynamisch	optimal	hohe Last

Achse	z
Hub[mm]	s_z ≤ 1200¹
max. Nutzlast F[N]	800	1250	2000
*Geschwindigkeit [ m min^-1]**	120	75	45
Beschleunigung[ms^-2]	7.5	2.5	1
*Übersetzung Getriebe [-]**	5	8	13.33
*Güdel Getriebe Typ [-]**	060	060	060
Linearvorschub pro Motorumdrehung[mm]	26.66	16.66	10.0
Beschleunigungszeit[s]	0.267	0.500	0.750
Beschleunigungshub[m]	0.267	0.500	0.281
*Drehzahl Motor [min-1]**	4502	4502	4502
*Statisches Motorenmoment [Nm]**	7.0	6.1	5.6
*Maximales Motorenmoment [Nm]**	12.1	7.6	6.2
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	2.6E-03	1.4E-03	7.6E-04
	hoch dynamisch	optimal	hohe Last

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl*			175 kg *
2	23	PAG	Energiekette Y-Achse	H4.42.20.200.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.20.1.2.C
4	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
5			Anschlusselement mit Kettenkamm	E4.420.11.1.2.C

Achse	z
Hub[mm]	s_z ≤ 1600¹
max. Nutzlast F[N]	1600	3100	5000
*Geschwindigkeit [ m min^-1]**	100	60	37.5
Beschleunigung[ms^-2]	8.0	2.0	1.0
*Übersetzung Getriebe [-]**	6	10	16
*Güdel Getriebe Typ [-]**	090	090	090
Linearvorschub pro Motorumdrehung[mm]	33.33	20.00	12.50
Beschleunigungszeit[s]	0.208	0.500	0.625
Beschleunigungshub[m]	0.174	0.250	0.195
*Drehzahl Motor [min-1]**	3000	3000	3000
*Statisches Motorenmoment [Nm]**	16.0	13.4	12.9
*Maximales Motorenmoment [Nm]**	29.4	16.4	14.5
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	8.2E-03	4.3E-03	2.7E-03
	hoch dynamisch	optimal	hohe Last

	Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]
1	Y	S355J2H	156.8	28840	27365	36650
2	Z	EN AW-6063 T6	43.1	5840	5450	4913

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl*			377 kg *
2	23	PAG	Energiekette Y-Achse	H4.42.20.250.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.11.1.2.C
4	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
5			Anschlusselement mit Kettenkamm	E4.420.11.1.2.C

Achse	y
Hub[mm]	sy ≤ 100074¹
max. Nutzlast F[N]	5000	8000	12500
*Geschwindigkeit [ m min^-1]**	200	120	75
Beschleunigung[ms^-2]	4.0	3.0	2.0
*Übersetzung Getriebe [-]**	3	5	8
*Güdel Getriebe Typ [-]**	120	120	120
Linearvorschub pro Motorumdrehung[mm]	71.11	42.67	26.67
Beschleunigungszeit[s]	0.833	0.667	0.625
Beschleunigungshub[m]	1.389	0.667	0.391
*Drehzahl Motor [min-1]**	2813	2813	2813
*Statisches Motorenmoment [Nm]**	6.8	5.3	4.6
*Maximales Motorenmoment [Nm]**	63.7	39.0	24.4
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	1.5E-01	6.9E-02	3.6E-02
	hoch dynamisch	optimal	hohe Last

	Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]
1	Y	S355J2H	192.5	43880	46765	55383
2	Z	EN AW-6063 T6	62.6	14105	13315	11280

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl*			603 kg *
2	23	PAG	Energiekette Y-Achse	H4.42.20.250.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.20.1.2.C
4	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
5			Anschlusselement mit Kettenkamm	E4.420.11.1.2.C

Achse	y
Hub[mm]	sy ≤ 100098¹
max. Nutzlast F[N]	12500	20000	31250
*Geschwindigkeit [ m min^-1]**	150	100	60
Beschleunigung[ms^-2]	4.0	3.0	2.0
*Übersetzung Getriebe [-]**	4	6	10
*Güdel Getriebe Typ [-]**	120	120	120
Linearvorschub pro Motorumdrehung[mm]	53.33	35.56	21.33
Beschleunigungszeit[s]	0.625	0.556	0.500
Beschleunigungshub[m]	0.781	0.463	0.250
*Drehzahl Motor [min-1]**	2813	2813	2813
*Statisches Motorenmoment [Nm]**	10.3	9.4	8.2
*Maximales Motorenmoment [Nm]**	96.1	68.3	42.7
*Reduziertes Massenträgheitsmoment der Achse [kgm²]**	1.7E-01	1.0E-01	5.0E-02
	hoch dynamisch	optimal	hohe Last

	Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]
1	Y	S355J2	261.8	78565	81055	81055
2	Z	EN AW-6063 T6	90.1	30855	29905	25692
