Automatische Schmiersysteme
Zuverlässige Schmierung bei geringerem manuellem Wartungsaufwand.
Optimierte Schmierung über den gesamten Lebenszyklus des Systems hinweg
Automatische Schmiersysteme sorgen für eine gleichmässige Versorgung von Führungsbahnen, Zahnstangen und Ritzeln mit Schmiermittel. Je nach Anwendung und Integrationsanforderungen können sie den manuellen Wartungsaufwand reduzieren und dazu beitragen, Systemausfallzeiten zu minimieren.
Güdel stellt die für die Installation, Integration und den Betrieb erforderlichen Unterlagen zur Verfügung. Empfehlungen zu geeigneten Schmiermitteln, Intervallen, Zyklen und Mengen tragen dazu bei, einen gleichmässigen und ausreichenden Schmierfilm zu gewährleisten.
Verfügbare Schmiersysteme

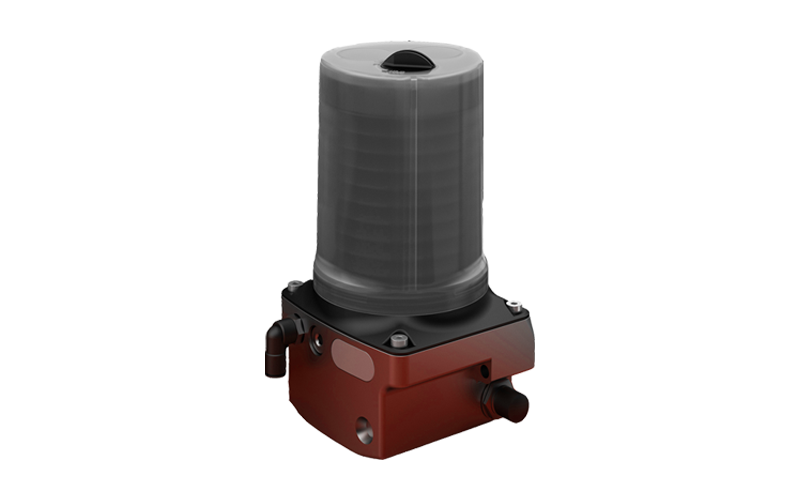

FlexxPump
Das automatische Schmiersystem FlexxPump kann batteriebetrieben, mit 24 VDC versorgt oder über ein externes Steuerungssystem gesteuert werden und ist somit vielseitig einsetzbar.

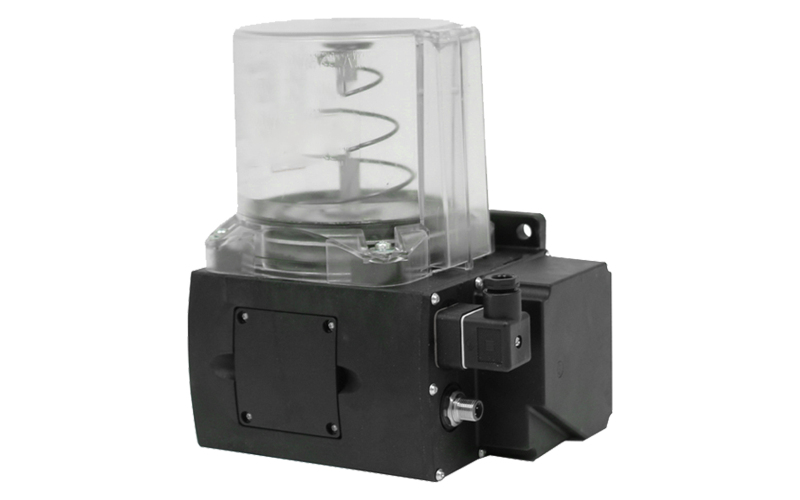

SKF-Vogel
Das automatische Schmiersystem SKF-Vogel wird als Zentralschmierung mit viskosem Fett eingesetzt.
FlexxPump
Die FlexxPump fördert das Schmiermittel aus einer Kartusche über Versorgungsleitungen zu den erforderlichen Schmierstellen. Je nach Konfiguration wird das Schmiermittel über Verteiler oder Y-Verbinder verteilt oder direkt zu den Schmierstellen geleitet.

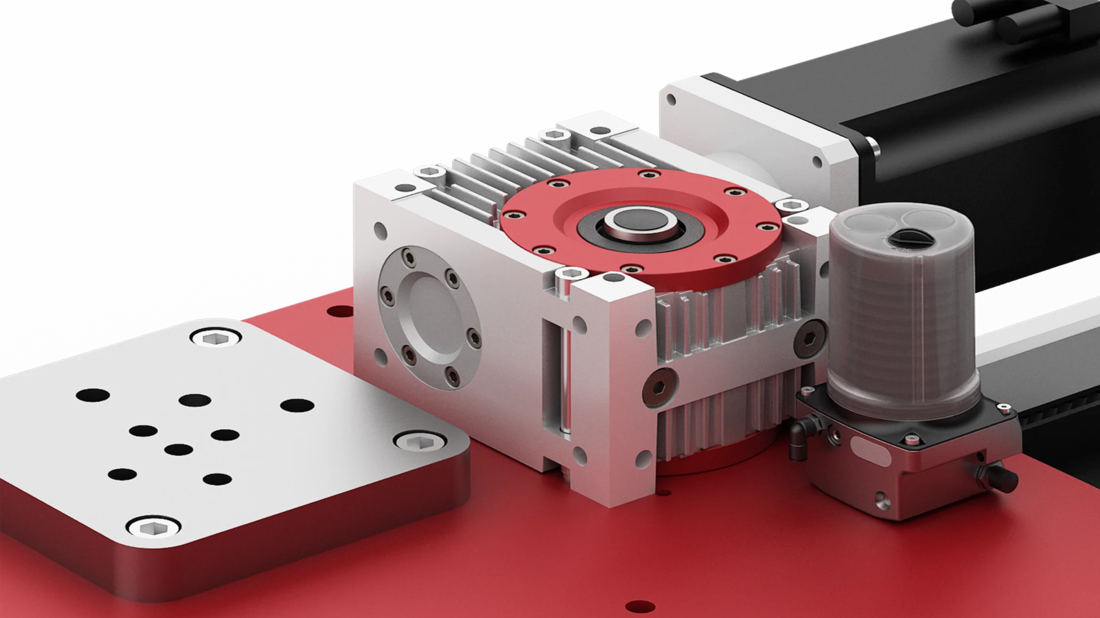

Zahnstangen und Ritzel werden über Schmierritzel versorgt, während Führungsbahnen über spezielle Schmierelemente versorgt werden. Die FlexxPump kann in beliebiger Ausrichtung installiert werden.
Standard-Schmiermittel
- Güdel H1 Hochleistungsschmieröl
- Viskosität: 4'000 mm²/s bei 40 °C
- Lebensmittelverträgliches Schmiermittel mit H1-Zulassung
- NSF-Registrierungsnummer: 146621
- Kartuscheninhalt: 400 ml

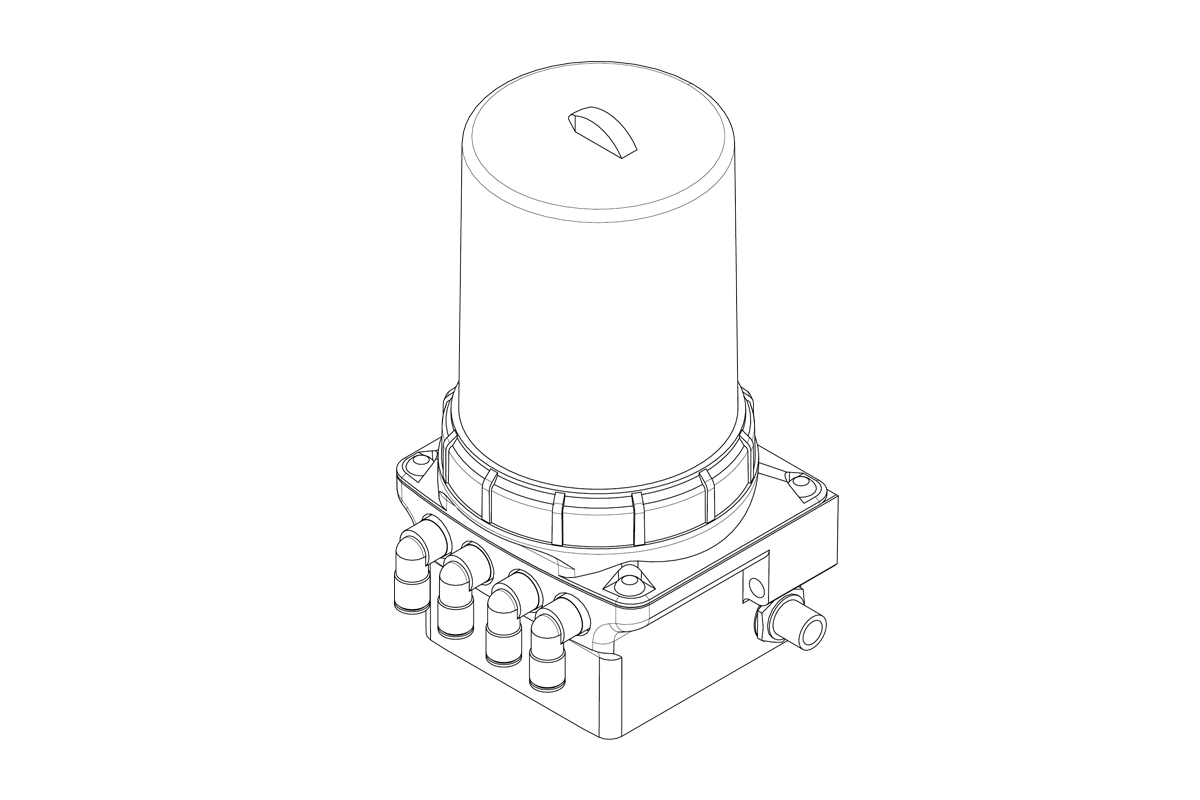

FlexxPump4 D424A
Der Schmierzyklus wird von der Maschinensteuerung (SPS) programmiert. Die Spannungsversorgung und der Anschluss an die Steuerung erfolgen über ein Kabel.

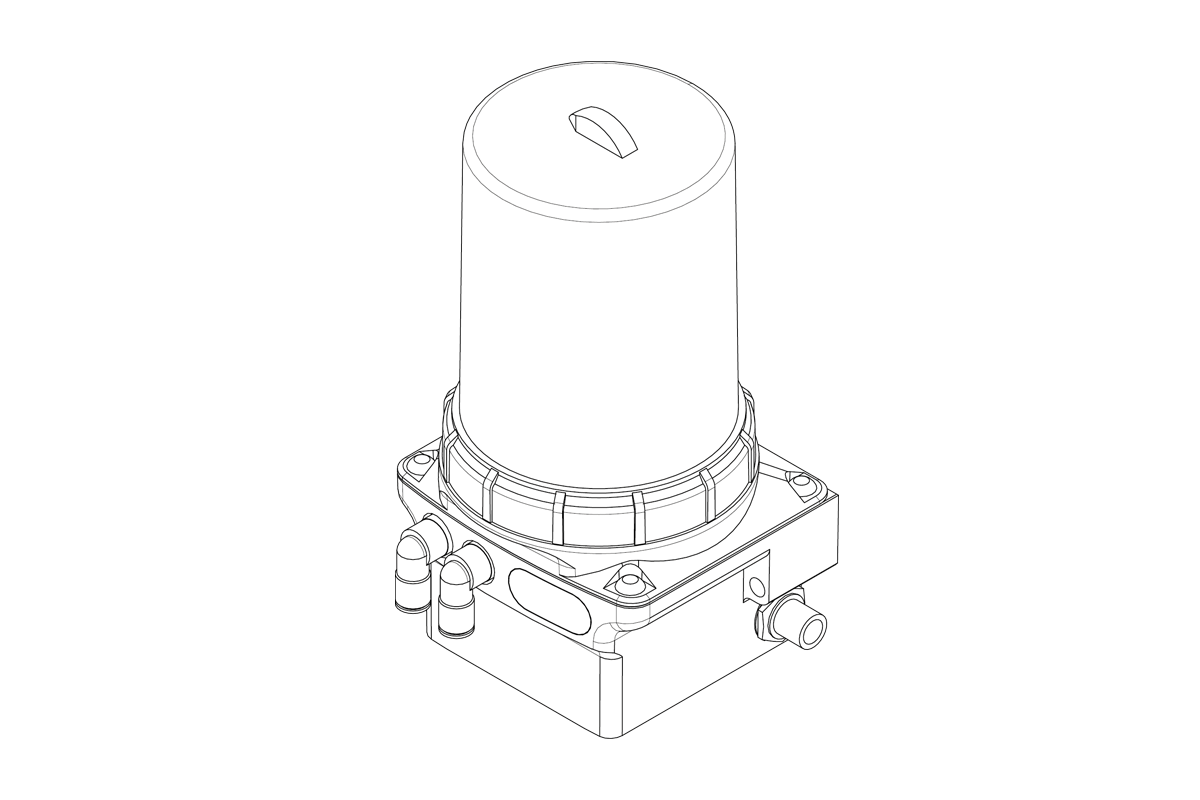

FlexxPump4 N412A
Der Schmierzyklus wird an der Pumpe eingestellt. Die Stromversorgung erfolgt über ein Kabel. Der Schmierdruck, die Leermeldung und die Anzeige von Störungen können am Display abgelesen werden.

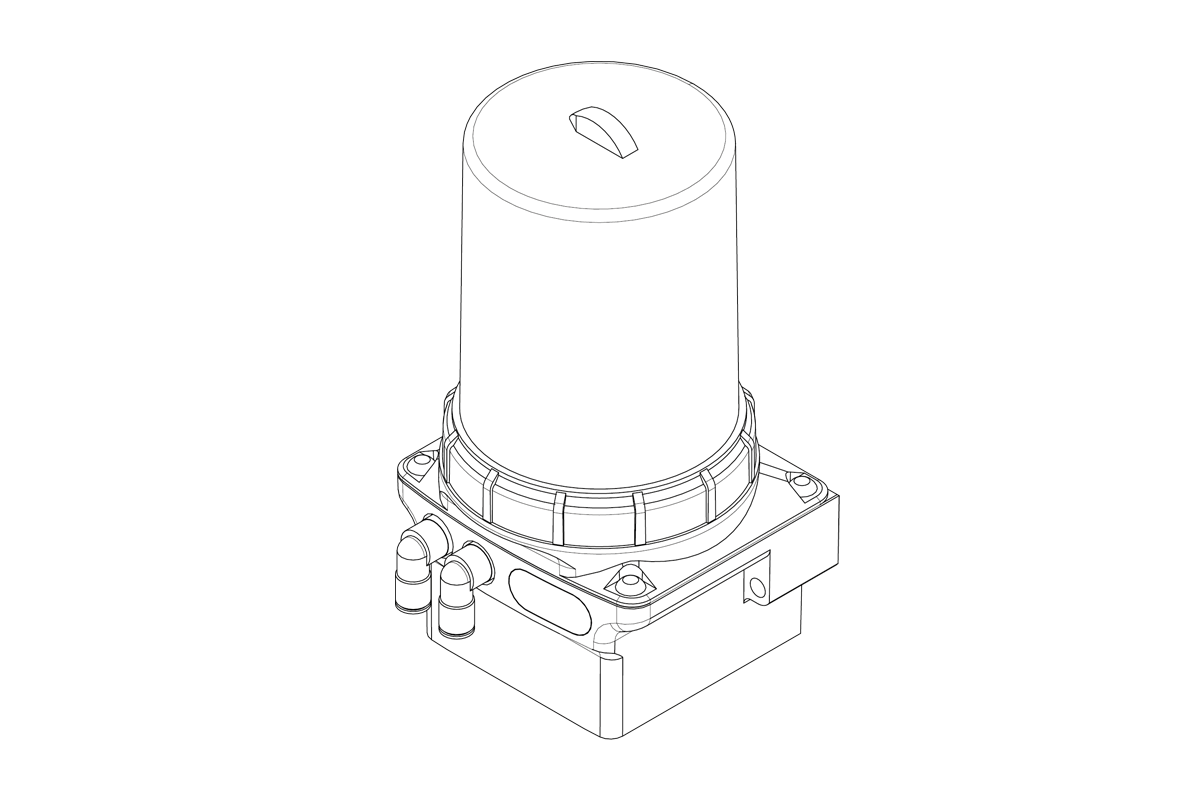

FlexxPump4 B412A
Der Schmierzyklus wird an der Pumpe eingestellt. Die Spannungsversorgung erfolgt über eine Batterie. Der Schmierdruck, die Leermeldung und die Anzeige von Störungen können am Display abgelesen werden.

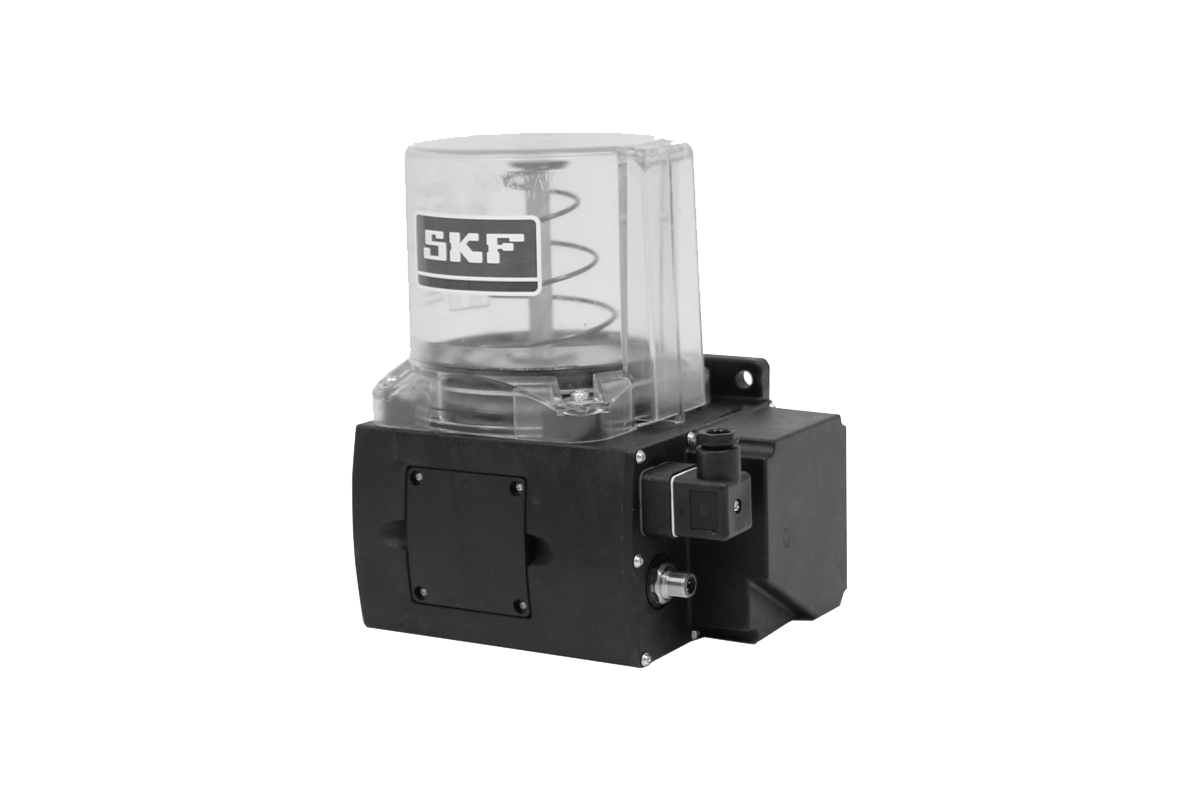

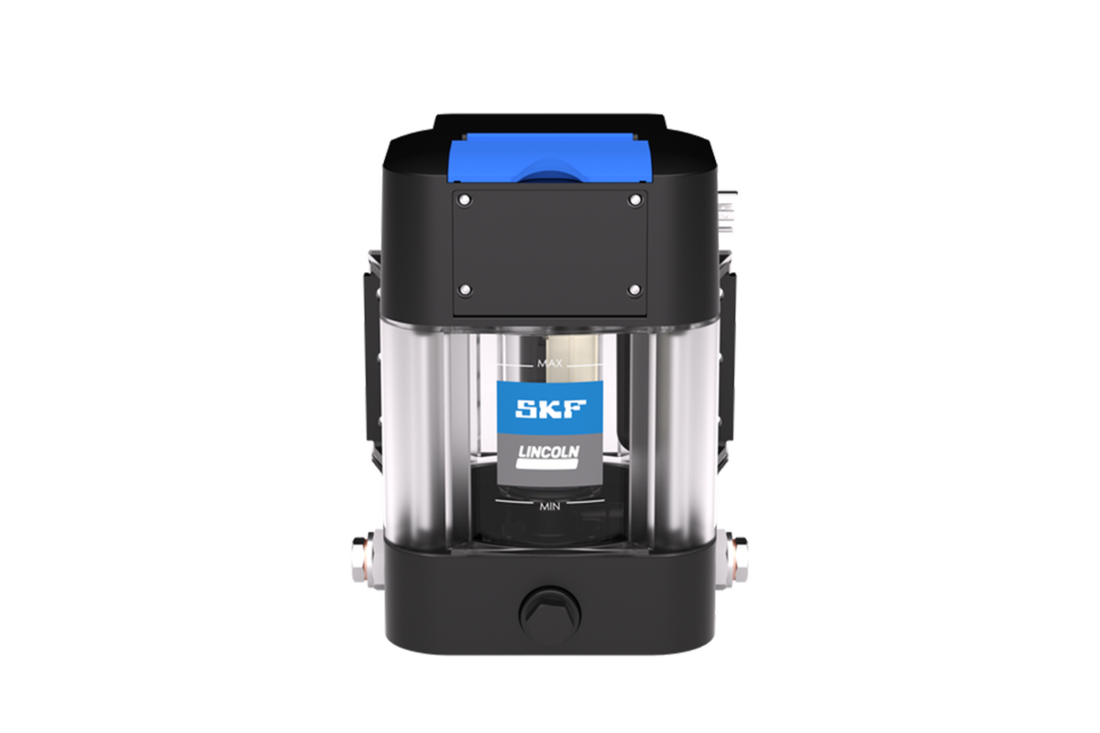

SKF-Vogel
Die SKF-Vogel-Zahnradpumpeneinheit fördert Schmiermittel aus ihrem integrierten Vorratsbehälter zu den zentralen Schmierstellen der Anlage.
Die Pumpe wird über die SPS der Maschine gesteuert. Bei jedem Schmierzyklus sendet die SPS ein Steuersignal, das die erforderliche Schmiermittelzufuhr auslöst.
Standardschmiermittel
- Halbflüssiges Fett der NLGI-Klassen 000 und 00
- Vorratsbehälterkapazität: 1'000 ml

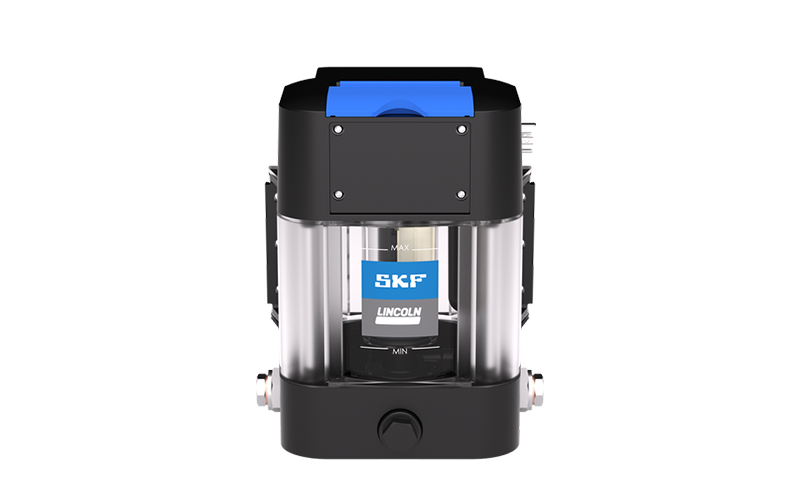

SKF-Vogel
Die Dokumentation bezieht sich speziell auf den Verkaufsauftrag. Aus diesem Grund stellt Güdel online keine Downloads zur Verfügung.
