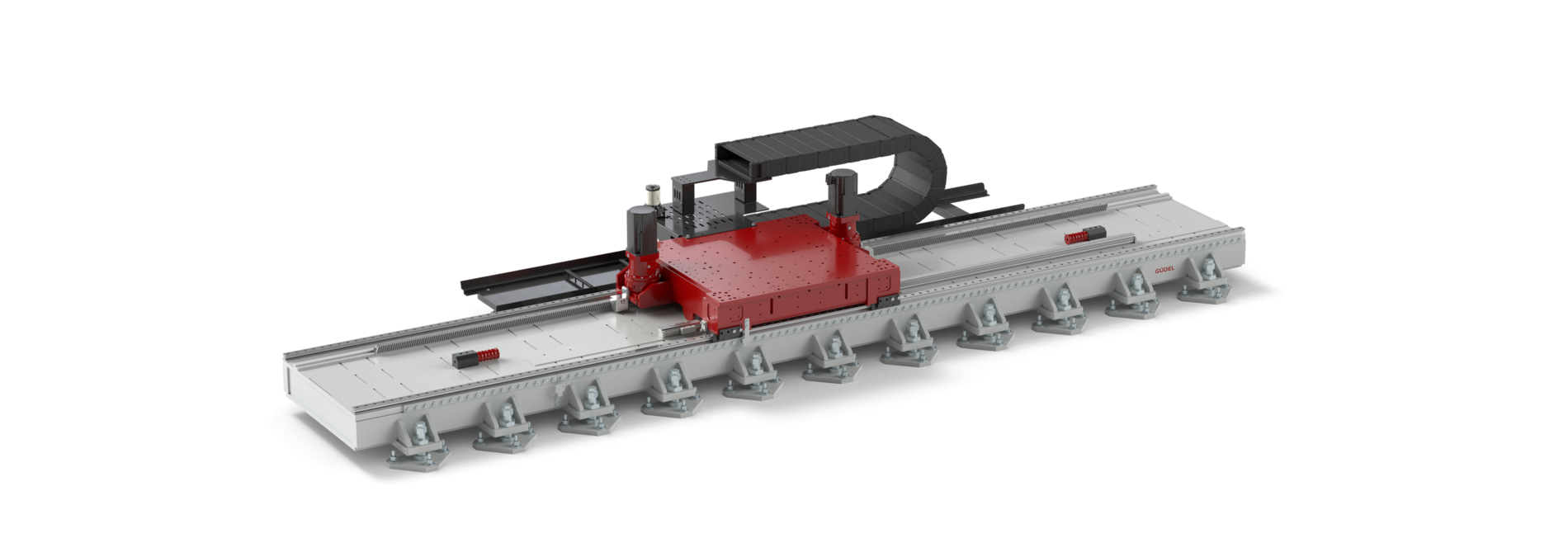

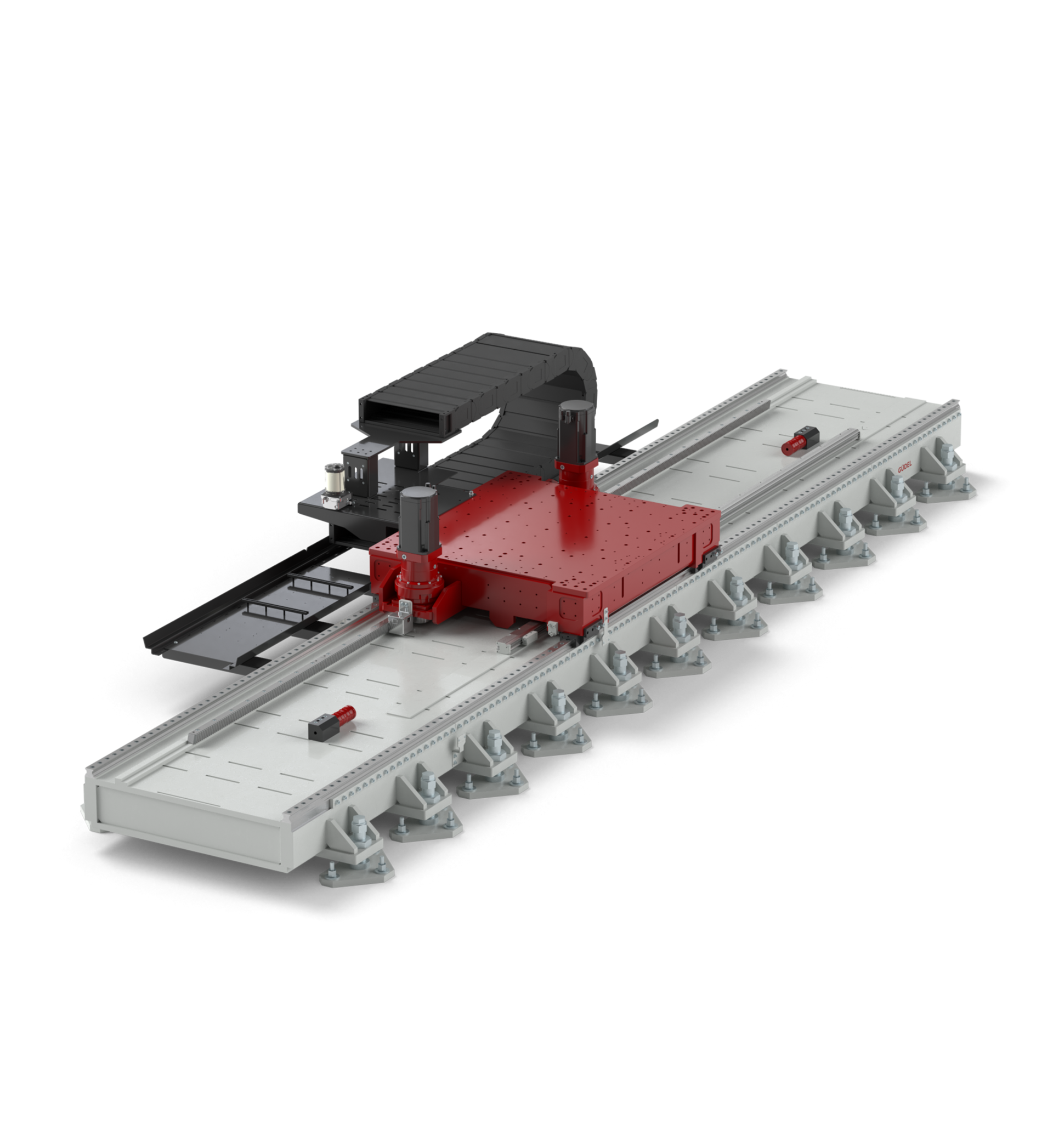

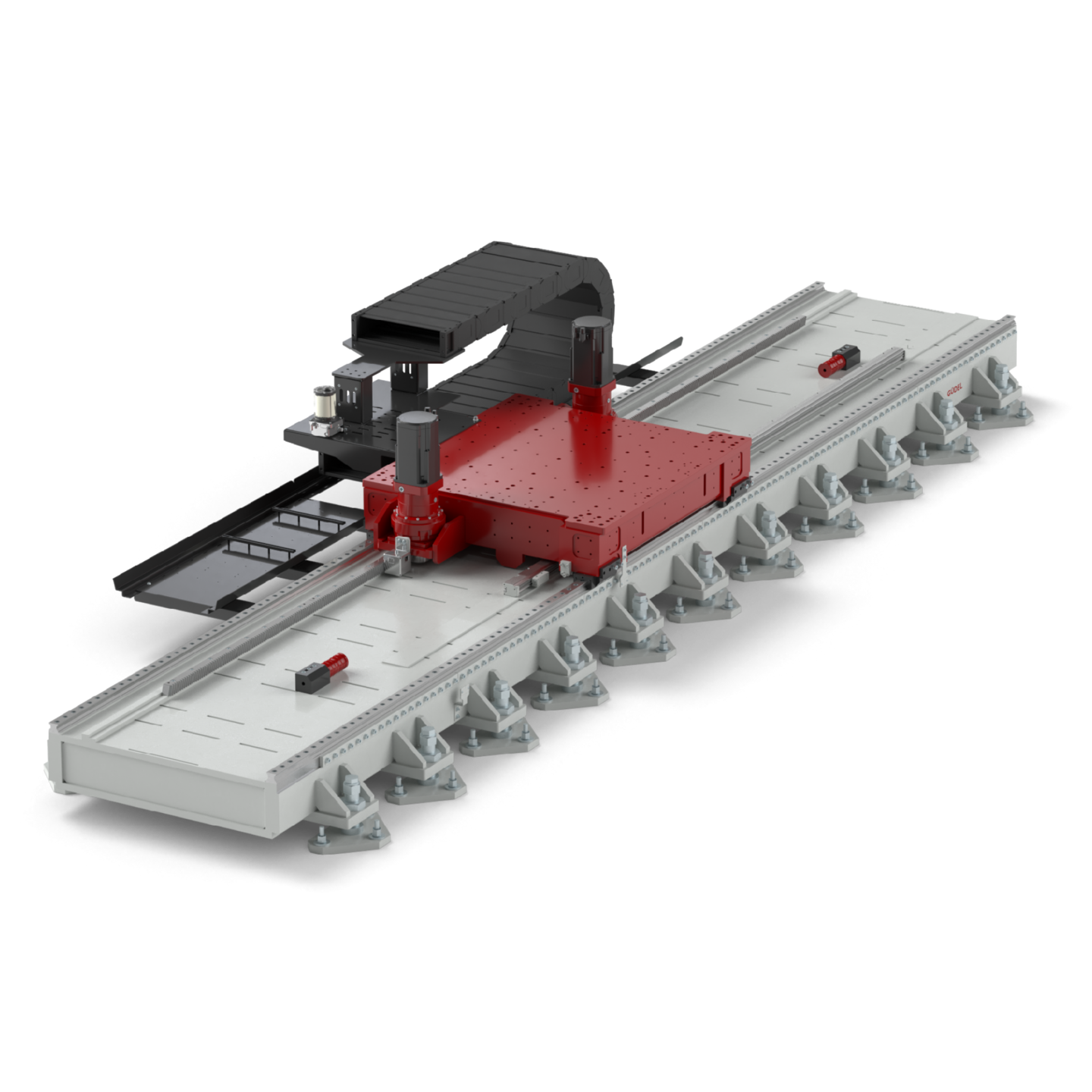

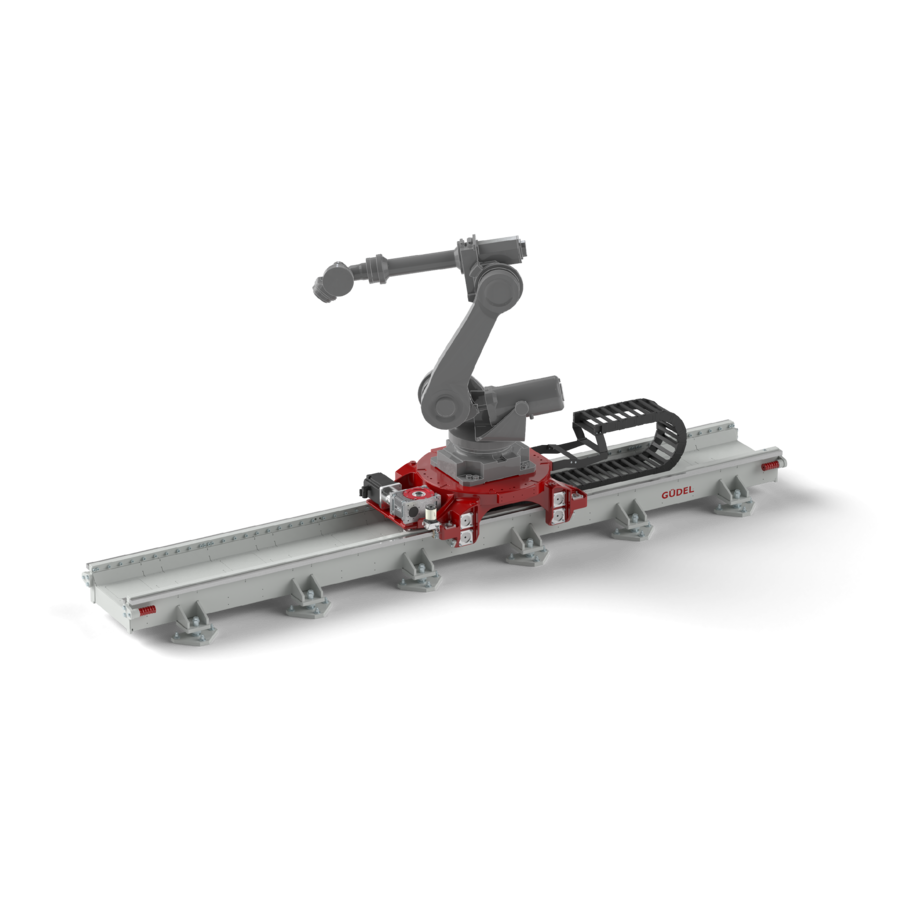

TrackMotion Precision TMP
Die Prozessachse für höchste Präzision, Steifigkeit und Bahngenauigkeit
Hochpräzise Verfahrachse für Machine Tool Robot (MTR)
Die Prozessachse TrackMotion Precision TMP basiert auf der seit Jahren bewährten Güdel Verfahrachsen-Technologie und wurde gezielt für hochpräzise Bearbeitungsprozesse weiterentwickelt. Konventionelle Verfahrachsen stossen bei anspruchsvollen Bearbeitungs- prozessen schnell an ihre Grenzen: Durchbiegungen und mangelnde Steifigkeit beeinträchtigen Präzision und Prozessqualität. Die TMP zählt zu den steifsten Verfahrachsen am Markt und vereint Hochpräzisions-Planetengetriebe aus eigener Entwicklung und Fertigung mit einer besonders steifen Konstruktion – gemeinsam bilden sie die Grundlage für höchste Präzision und maximale Prozessstabilität.
Die bis zu zehnfach höhere Steifigkeit gegenüber einer Standard-Verfahrachse von Güdel sowie der Antrieb mit zwei Motoren sorgen für höchste Torsions- und Antriebssteifigkeit.Dadurch lassen sich Werkstoffe von Leichtbaumaterialien bis hin zu Stahl mit Fertigungstoleranzen von bis zu 0.1 mm bearbeiten. Die TMP eignet sich ideal für MTR-Anwendungen im mittleren bis hohen Nutzlastbereich.
Präzision und Steifigkeit für die robotergestützte Bearbeitung
TrackMotion Precision TMP schafft die erforderliche Präzision und Steifigkeit für robotergestützte Bearbeitungsprozesse

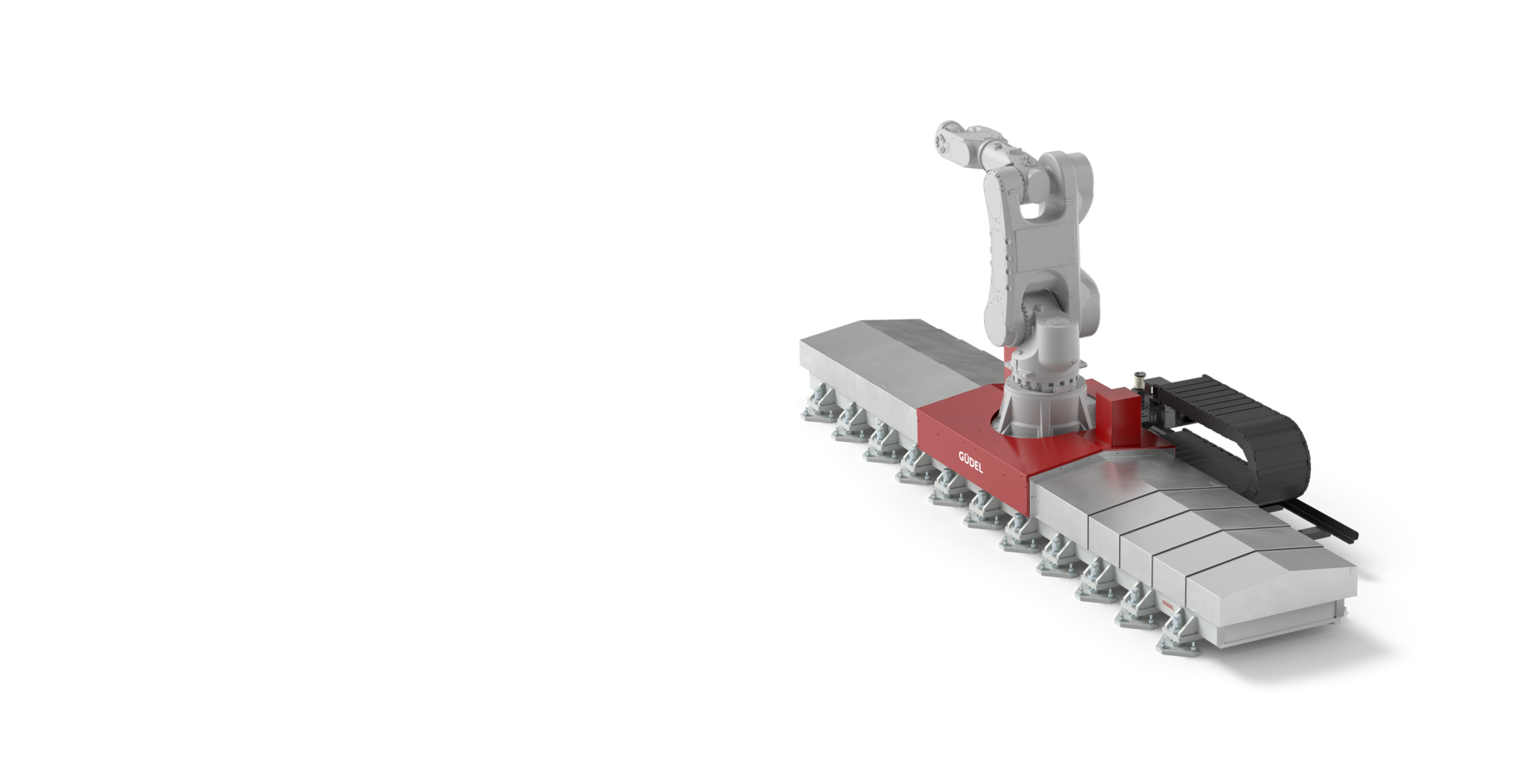

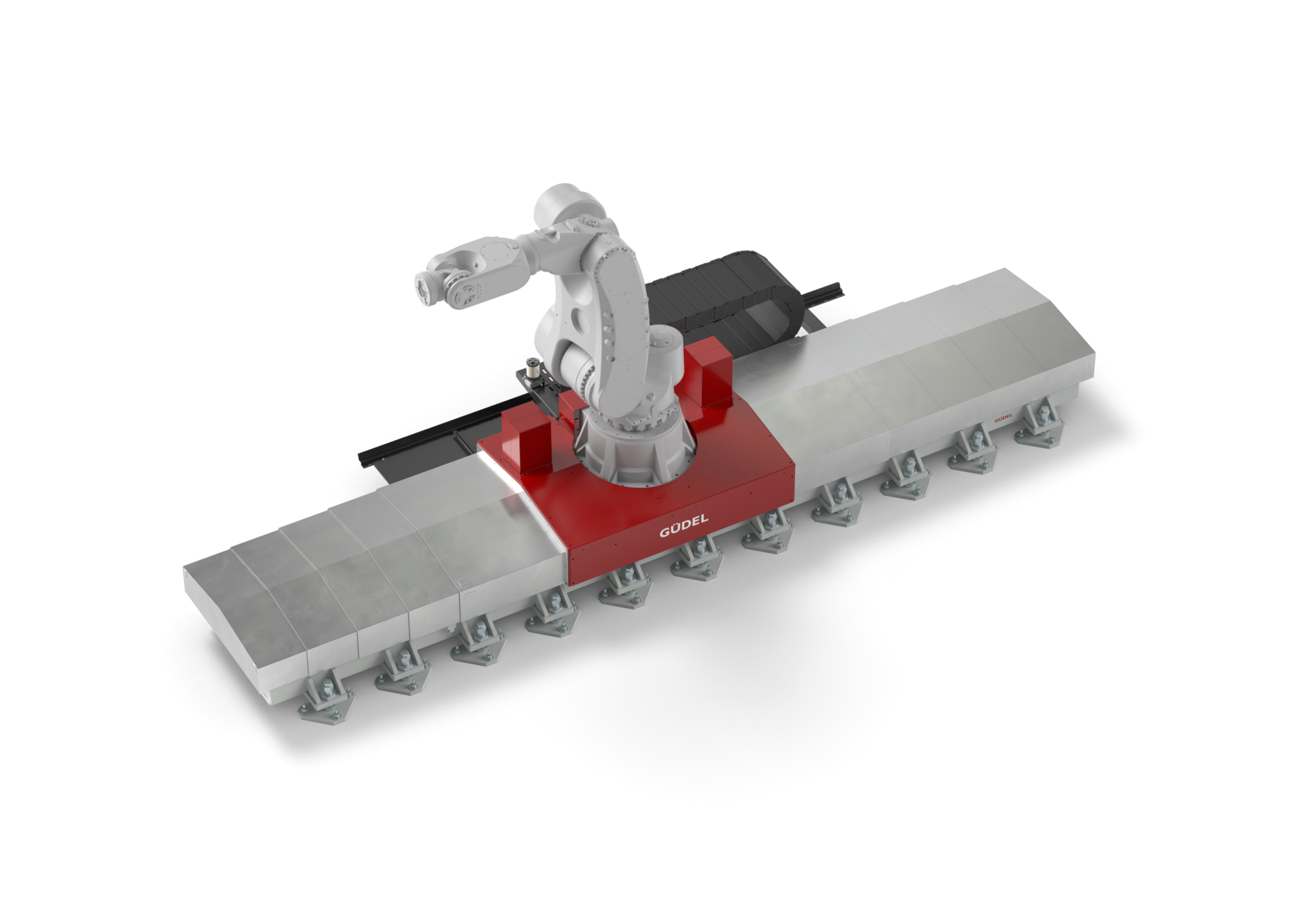

TrackMotion Precision TMP mit Teleskopabdeckung
und Machine Tool Robot (MTR)

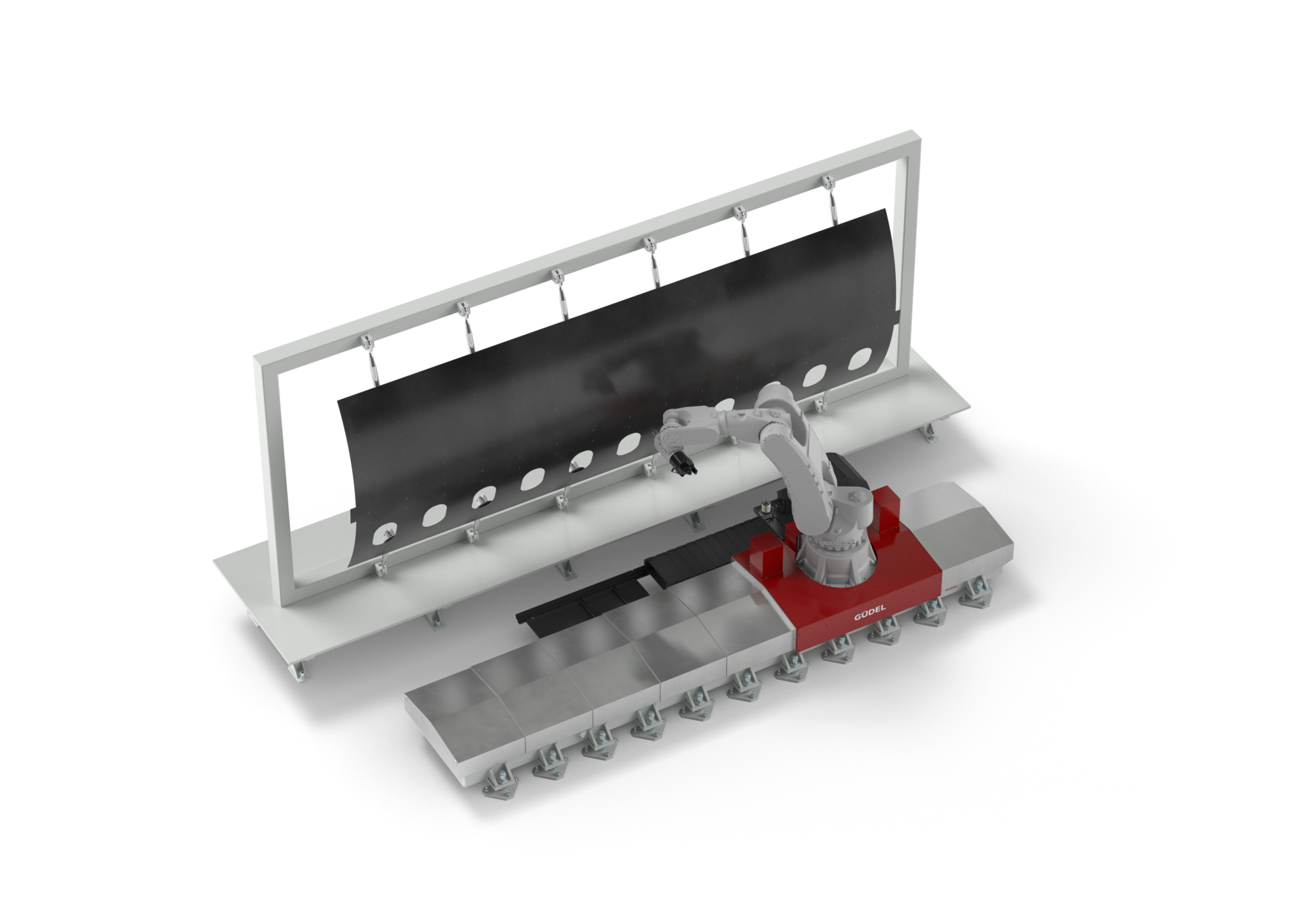

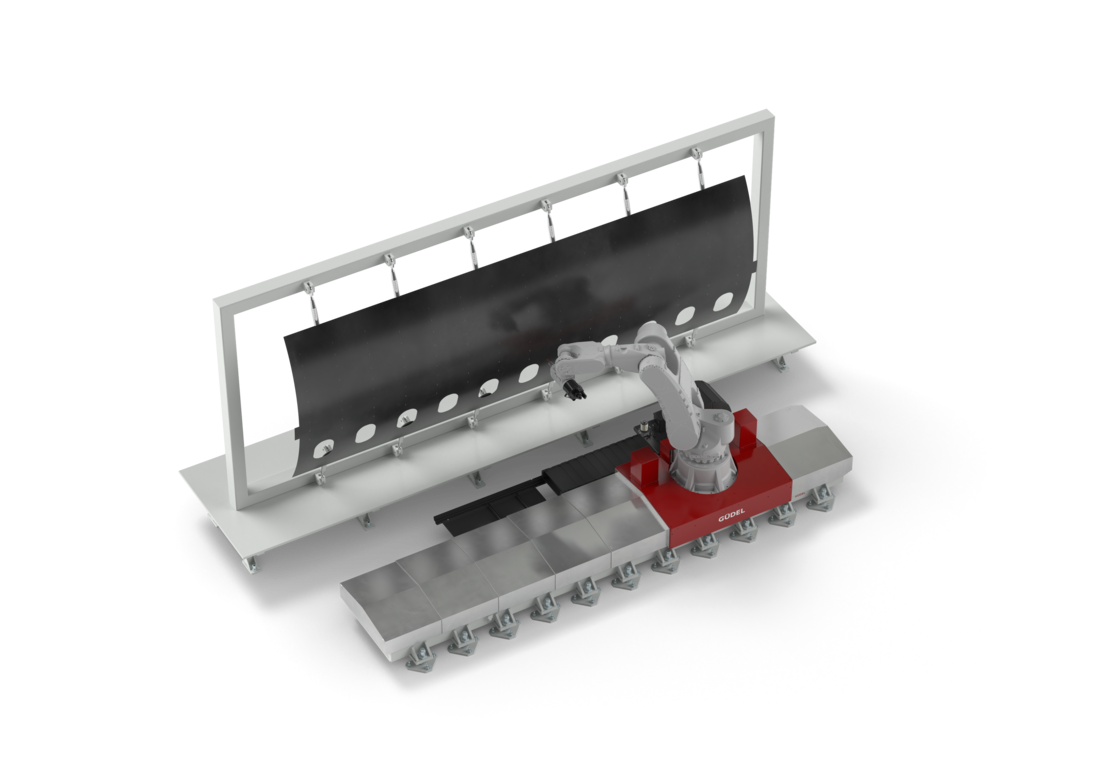

Spanabhebende Bearbeitung eines Flugzeugrumpfs mit
TMP, ausgestattet mit Teleskopabdeckung und MTR
Technische Daten
Entwickelt für maximale Präzision, Steifigkeit und Leistungsfähigkeit
| Robotergewicht | 4500 kg (inkl. Nutzlast) |
| Anzahl der Wagen | bis 2 |
| Sockel | bis 500 mm |
| Geschwindigkeit | bis 1 m/s |
| Beschleunigung | bis 2 m/s² |
| Wiederholgenauigkeit | ±0.005 mm |
| Hub | 1.5 bis 48.5 m, in 1 m Schritten |
| Bodenbefestigung | Bodennivellierungsset mit Ankerstangen |
| Führungssystem | Profilschienenführungen |
| Antriebssystem | Spielfreier Antrieb mit 2 hochpräzisen Güdel NRH180 Planetengetrieben, Zahnstange und Ritzel schrägverzahnt, gehärtet und geschliffen |
| Lärmemission | ≤ 75 dB(A) |
| Direktmesssystem | sekundärer Absolut-Linear-Encoder |
Kompatibilität
-
Autonox Machine Tool Robots
-
Danobat dBot
-
Mabi MAX
Suchen Sie nach weiteren Robotern?
Entdecken Sie unseren Product Finder.
Optionen
-

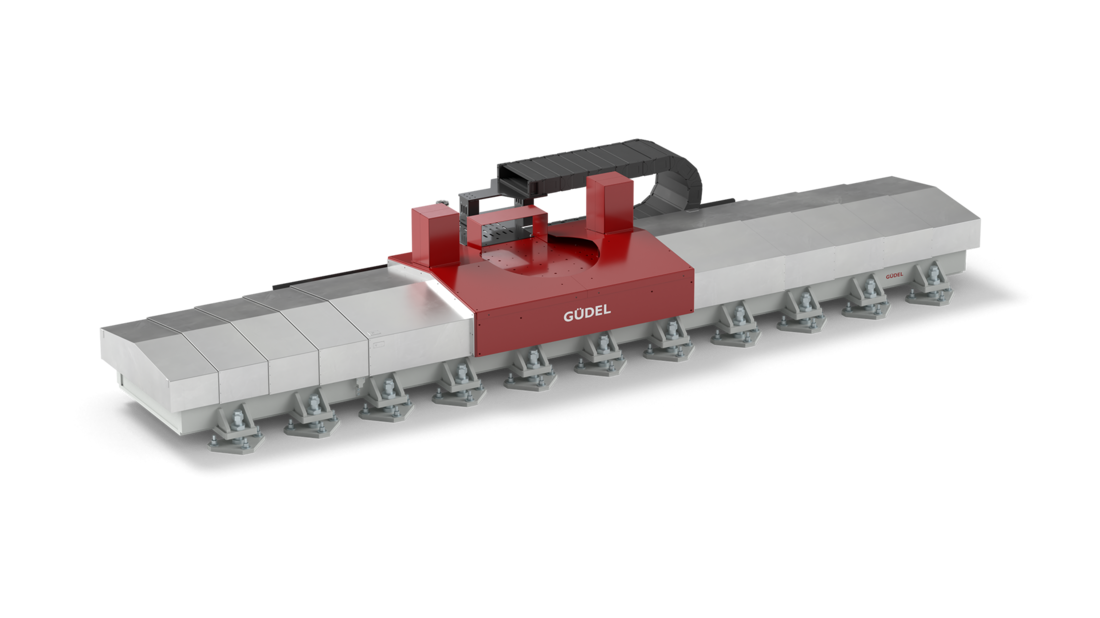

Teleskopabdeckung zum Schutz der Linearkinematik
Einsatzfelder
-
Grossteilefertigung
-
Luft- und Raumfahrt
-
Metallbearbeitung
