Typ CP

Platzsparendes 3-Achs-Portal mit vielfältigen Einsatzmöglichkeiten

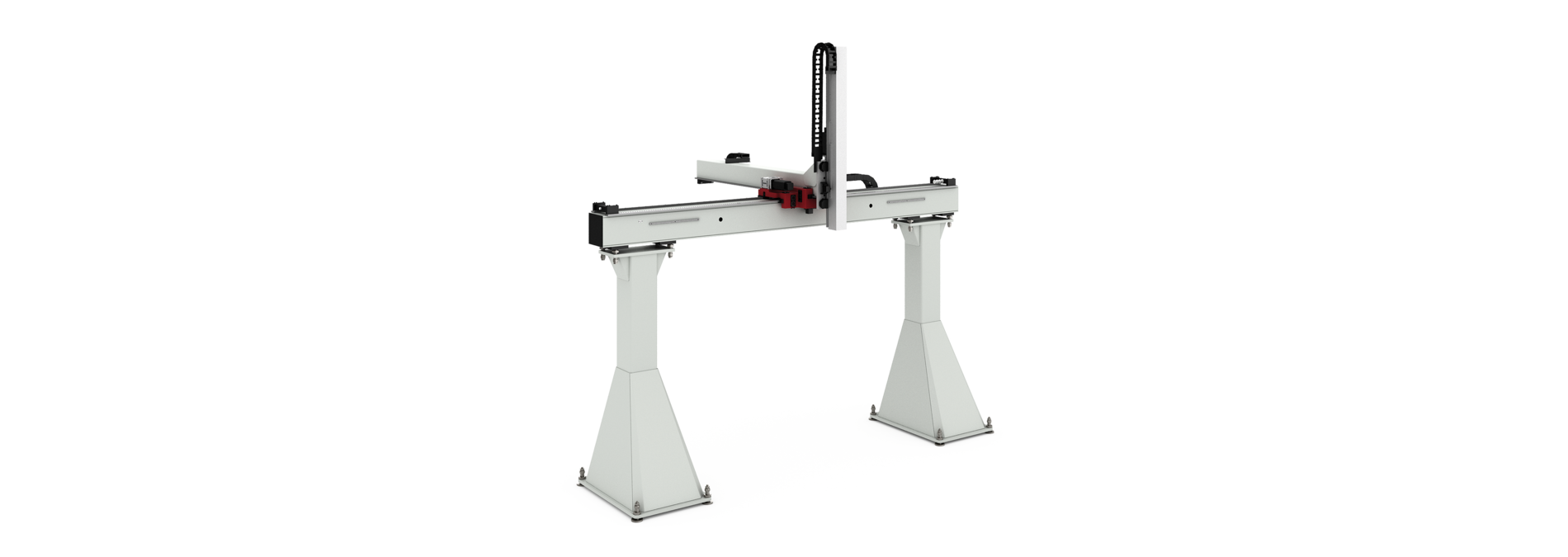

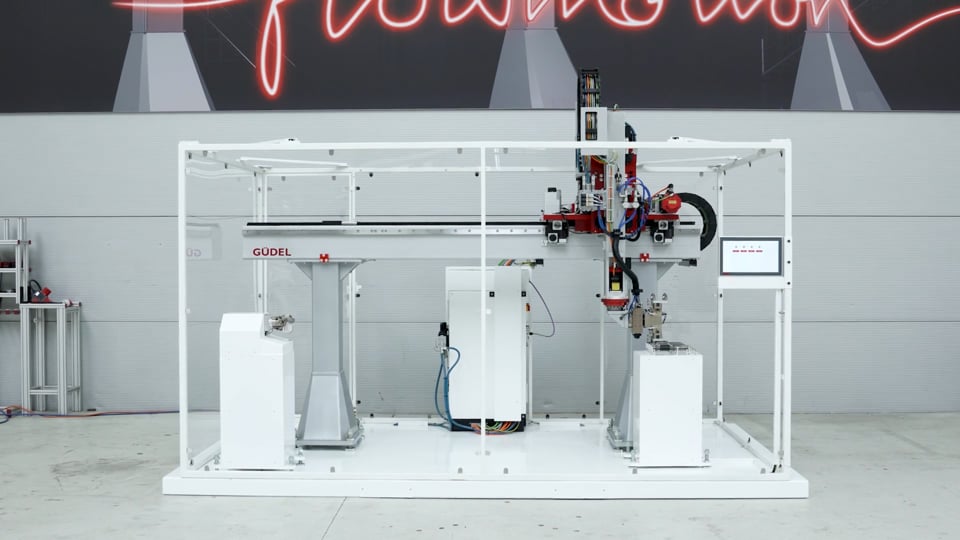

Das Cantilever Portal CP ist ein 3-Achs Linearroboter und überzeugt als einfache Lösung mit hoher Funktionalität. Das CP eignet sich besonders gut für dynamische Maschinenbeladungen und Palettieroperationen mit hohen Nutzlasten.

Mit unserem CP können gewünschte Positionen von oben angefahren werden, zudem ermöglicht die Auslergerachse das Verfahren im Raum. Es ist sehr platzsparend, weil es auf eine zweite Stützachse verzichten kann. Daraus resultieren einzigartige Vorteile in der Anlagenplanung.

Das CP besticht durch eine hohe Nutzlast Bandbreite bei ebenso konstant hoher Wiederholgenauigkeit.

CP Facsheet

3-Achs-Portal: Typ CP

Das flexible Portal-System

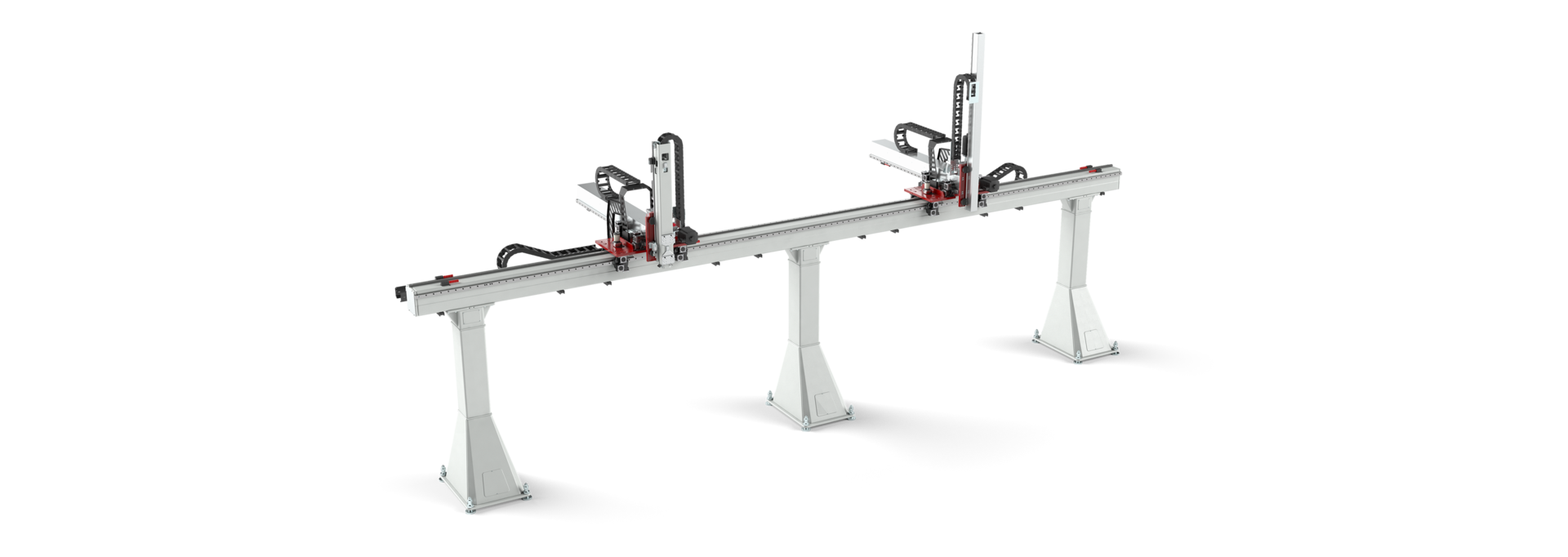

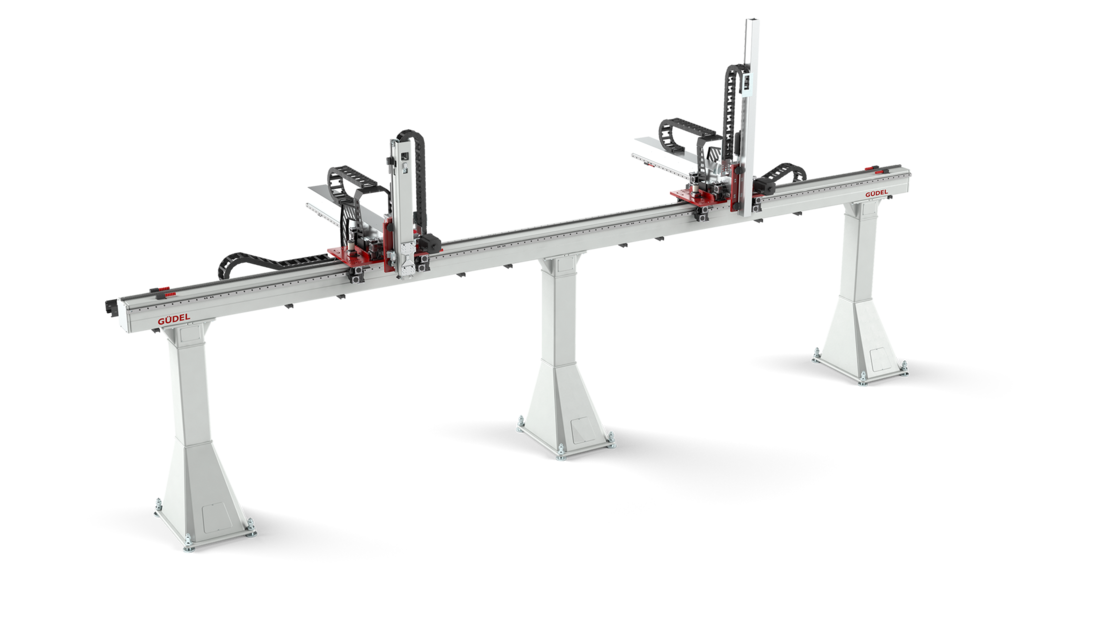

Unser neues Portal-Konzept ermöglicht ein flexibles Positionieren der Stützen am Portalträger

Dies ist ein grosser Vorteil während der Planungsphase, da oftmals die genauen Abmessungen der zu automatisierenden Prozesse bzw. Maschinen erst zu einem relativ späten Zeitpunkt bekannt sind.

Die Flexibilität erlaubt auch einen kostengünstigen Umbau nach der Inbetriebsetzung, falls zu einem späteren Zeitpunkt eine Anpassung der Produktionsprozesse gewünscht wird.

Downloads

Produkt	Type	Sprache	Nutzlast (N)	Download

Robotics Catalog	Katalog	German	-	pdf
Robotics Catalog	Katalog	English	-	pdf
CP-3	Datenblatt	English	800	pdf
CP-3	Datenblatt	German	800	pdf
CP-4	Datenblatt	English	2000	pdf
CP-4	Datenblatt	German	2000	pdf
CP-5	Datenblatt	English	4500	pdf
CP-5	Datenblatt	German	4500	pdf
CP-5 HD	Datenblatt	English	5000	pdf
CP-5 HD	Datenblatt	German	5000	pdf
CP Facsheet	Datenblatt	German	800 - 5000	pdf
CP Facsheet	Datenblatt	English	800 - 5000	pdf
Produkt- und Lösungsübersicht	Broschüre	English	-	pdf
Produkt- und Lösungsübersicht	Broschüre	German	-	pdf
CP-3	CAD-Daten	English	-	zip
CP-4	CAD-Daten	English	-	zip
CP-5	CAD-Daten	English	-	zip

Ihr Sorglos-Paket - Unsere Prime Care Angebote

Support

Damit sich ihre Investition auszahlt

Bei Störungen sind wir rund um die Uhr telefonisch für Sie da, lokalisieren Fehler per Fernwartung und setzen die Anlage rasch wieder in Betrieb. Ersatzteile sind dank unserer weltweiten Präsenz in kurzer Zeit verfügbar.

Mehr erfahren

Protect

Damit Ihre Werte erhalten bleiben

Wir warten Ihre Anlage, tauschen Verschleissteile rechtzeitig aus und planen Unterhaltsarbeiten. In einer regelmässigen Inspektion analysieren wir den Zustand Ihrer Systeme und decken Mängel auf, bevor sie zu Unterbrechungen führen.

Mehr erfahren

Improve

So schaffen Sie Mehrwert

Unsere Fachleute optimieren Prozesse und Maschinen. Mit einer Retrofit-Lösung bauen wir die Anlage auf neue Anforderungen um und erhöhen die Produktivität. Wir schulen Ihre Mitarbeitenden, damit sie in die Lage sind, die Systeme richtig zu bedienen und professionell zu warten.

Mehr erfahren

Verwandte Produkte

3-Achs-Portal FP

Das 3-Achs-Portal FP deckt grosse Arbeitsbereiche mit hoher Genauigkeit ab und bewegt auch schwere Lasten sehr genau.

TrackMotion Overhead TMO

Die TrackMotion Overhead (TMO) Achse erlaubt den Einbau des Knickarm-Roboters in verschiedenen Einbaulagen.

TrackMotion Floor TMF – Die lineare Bodenverfahrachse

TrackMotion Floor (TMF) Achse nimmt die dynamischen Fundamentlasten von Knickarm-Robotern in allen Richtungen optimal auf.

Hochleistungswinkelgetriebe

Unsere Hochleistungswinkel-getriebe sind ideal für alle Arten von winkelförmigen Antrieben.

Hochpräzisionsplanetengetriebe

Aufgrund ihrer hervorragenden Eigenschaften eignen sich unsere Planetengetriebe für alle Arten von industriellen Anwendungen.

Linearführungen

Unsere Linearführungen umfassen als Basiselemente Führungsrollen, Laufschienen mit oder ohne integrierte Zahnstangen, Ritzel und Grundträger.

Zahnstangen & Ritzel

Unsere Zahnräder, Ritzel und Zahnstangen gibt es in verschiedenen Ausführungen und Qualitäten. Auf Kundenwunsch werden auch Massanfertigungen hergestellt.

1-Achs-Portal EP

Hohe Modularität und ein besonders grosser Handhabungsbereich sind die Stärken des 1-Achs-Moduls EP.

Kontakt

Ihre Anfrage beantworten wir gerne

Anrede

Land

Vorname

Nachname

E-Mail

Telefon

Firma

Position

Betreff

Nachricht

Hiermit willige ich ein, dass die oben erhobenen Daten zum Zwecke der Bearbeitung meiner Anfrage über das Kontaktformular von Güdel im Einklang mit der Datenschutzerklärung verarbeitet werden. Diese Einwilligung kann jederzeit für die Zukunft widerrufen werden. *

* Dieses Feld ist ein Pflichtfeld.

Lesen Sie Neuigkeiten über die Entwicklungen unserer Produkte, aktuelle Nachrichten, Informationen über Veranstaltungen und die neuesten Inhalte auf unserer Webseite.

Güdel Newsletter

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl.			175 kg *
2	24	PAG	Energiekette X-Achse	H4.42.20.200.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.20.1.12.C
4	23	PAG	Energiekette Y-Achse	H4.42.17.200.0	42 x 168 mm	2.119 kg/m
5			Anschlusselement mit Kettenkamm	E4.420.17.1.12.C
6	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
7			Anschlusselement mit Kettenkamm	E4.421.11.1.12.C

Achse	x
Hub[mm]	s_x ≤ 100000¹
max. Nutzlast F[N]	300	500	800
*Geschwindigkeit [ m min^-1]**	150	120	90
Beschleunigung[ms^-2]	4.0	3.5	3
*Übersetzung Getriebe [-]**	5	6	8
*Güdel Getriebe Typ [-]**	060	060	060
Linearvorschub pro Motorumdrehung[mm]	32.00	26.67	20.00
	hoch dynamisch	optimal	hohe Last

Achse	y
Hub[mm]	s_y ≤ 1500¹
max. Nutzlast F[N]	300	500	800
*Geschwindigkeit [ m min^-1]**	120	96	80
Beschleunigung[ms^-2]	5.5	4.5	3.5
*Übersetzung Getriebe [-]**	4	5	6
*Güdel Getriebe Typ [-]**	045	045	045
Linearvorschub pro Motorumdrehung[mm]	26.66	21.33	17.78
	hoch dynamisch	optimal	hohe Last

Achse	z
Hub[mm]	s_z ≤ 1050¹
max. Nutzlast F[N]	300	500	800
*Geschwindigkeit [ m min^-1]**	112.5	75	45
Beschleunigung[ms^-2]	10	2.5	1.5
*Übersetzung Getriebe [-]**	4	6	10
*Güdel Getriebe Typ [-]**	045	045	045
Linearvorschub pro Motorumdrehung[mm]	25.00	16.67	10.00
	hoch dynamisch	optimal	hohe Last

	Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]
1	X	S355J2G3	120	13731	12225	16594
2	Y	EN AW-6060	36.9	13692	12096	11515
3	Z	EN AW-6060 T66	21.8	1545	1405	1442

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl.			333 kg *
2	24	PAG	Energiekette X-Achse	H4.42.20.200.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.20.1.12.C
4	23	PAG	Energiekette Y-Achse	H4.42.17.200.0	42 x 168 mm	2.119 kg/m
5			Anschlusselement mit Kettenkamm	E4.420.17.1.12.C
6	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
7			Anschlusselement mit Kettenkamm	E4.421.11.1.12.C

Achse	z
Hub[mm]	s_z ≤ 1300¹
max. Nutzlast F[N]	800	1250	2000
*Geschwindigkeit [ m min^-1]**	120	75	45
Beschleunigung[ms^-2]	7.5	2.5	1.0
*Übersetzung Getriebe [-]**	5	8	13.333
*Güdel Getriebe Typ [-]**	060	060	060
Linearvorschub pro Motorumdrehung[mm]	26.67	16.67	10.00
	hoch dynamisch	optimal	hohe Last

	Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]
1	X	S355J2G3	177	41580	39560	41195
2	Y	EN AW-6060	49	29775	26248	27726
3	Z	EN AW-6060 T66	21.8	1545	1405	1442

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl.			516 kg *
2	24	PAG	Energiekette X-Achse	H4.42.20.250.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.20.1.12.C
4	23	PAG	Energiekette Y-Achse	H4.42.17.200.0	42 x 168 mm	2.119 kg/m
5			Anschlusselement mit Kettenkamm	E4.420.17.1.12.C
6	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
7			Anschlusselement mit Kettenkamm	E4.421.11.1.12.C

Achse	y
Hub[mm]	s_y ≤ 1000¹
max. Nutzlast F[N]	2000	3100	4500
*Geschwindigkeit [ m min^-1]**	120	100	120
Beschleunigung[ms^-2]	5.0	4.0	3.5
*Übersetzung Getriebe [-]**	5	6	8
*Güdel Getriebe Typ [-]**	090	090	090
Linearvorschub pro Motorumdrehung[mm]	42.67	35.56	26.67
	hoch dynamisch	optimal	hohe Last

Achse	z
Hub[mm]	s_z ≤ 1000¹
max. Nutzlast F[N]	2000	3100	4500
*Geschwindigkeit [ m min^-1]**	120	60	45
Beschleunigung[ms^-2]	8.5	3.0	1.5
*Übersetzung Getriebe [-]**	5	10	13.33
*Güdel Getriebe Typ [-]**	090	090	090
Linearvorschub pro Motorumdrehung[mm]	40.00	20.00	15.00
	hoch dynamisch	optimal	hohe Last

	Achse	Material	*m [kg/m]**	*lx [cm⁴]**	*ly [cm⁴]**	lt [cm⁴]
1	X	S355J2G3	261.5	81430	77220	81900
2	Y	S355JR und DD11	91	24490	20109	19740
3	Z	EN AW-6060 T6	90.1	30855	29905	25692

	Position	Material	Beschreibung	Art. No.	Dim.	m
1	19	Alu	Laufwageneinheit kpl./			552 kg *
2	24	PAG	Energiekette X-Achse	H4.42.20.250.0	42 x 200 mm	2.2 kg/m
3			Anschlusselement mit Kettenkamm	E4.420.20.1.12.C
4	23	PAG	Energiekette Y-Achse	H4.42.17.200.0	42 x 168 mm	2.119 kg/m
5			Anschlusselement mit Kettenkamm	E4.420.17.1.12.C
6	25	PAG	Energiekette Z-Achse	H4.42.11.150.0	42 x 108 mm	1.96 kg/m
7			Anschlusselement mit Kettenkamm	E4.421.11.1.12.C

Achse	z
Hub[mm]	s_z ≤ 1600¹
max. Nutzlast F[N]	2000	3100	5000
*Geschwindigkeit [ m min^-1]**	120	60	37.5
Beschleunigung[ms^-2]	8.0	2.0	1.0
*Übersetzung Getriebe [-]**	5	10	16
*Güdel Getriebe Typ [-]**	090	090	090
Linearvorschub pro Motorumdrehung[mm]	40.00	20.00	12.50
	hoch dynamisch	optimal	hohe Last
